Правила качественного монтажа: кронштейны для лотков кабельных
Для того, чтобы построить кабельную сеть, требуется прокладка большого количества кабелей, выходящих из рабочих помещений.
Прекрасным решением в этой ситуации является применение кабельных лотков, которые устанавливают в кабельных тоннелях и шахтах, технических помещениях, монтируют в цехах, офисах, магазинах и даже коридорах. Поскольку из-за большого количества кабелей нагрузка на лотки бывает весьма значительной, возникает необходимость в их надёжном креплении и монтаже.
В основном лотки монтируются к стенам, полу и потолку.

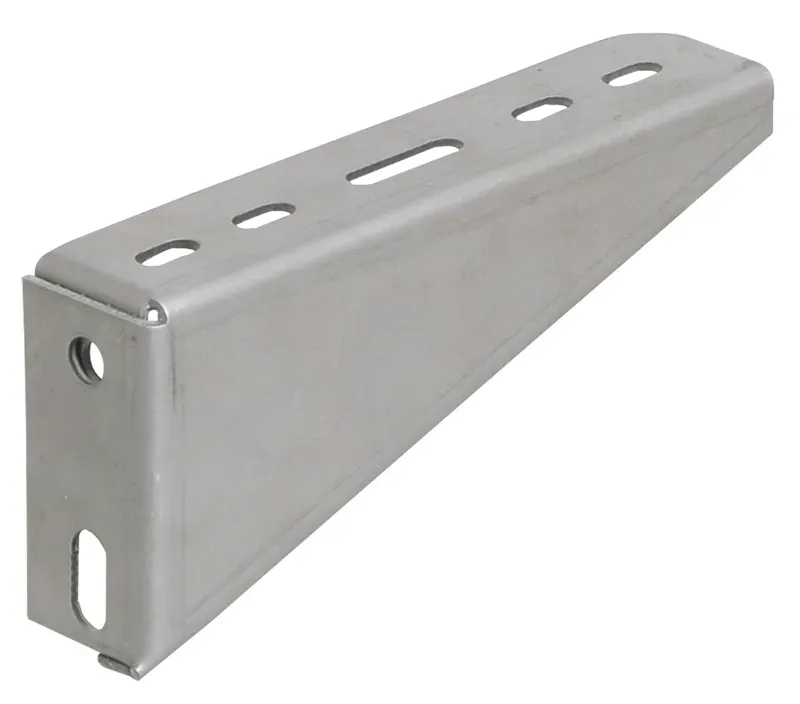

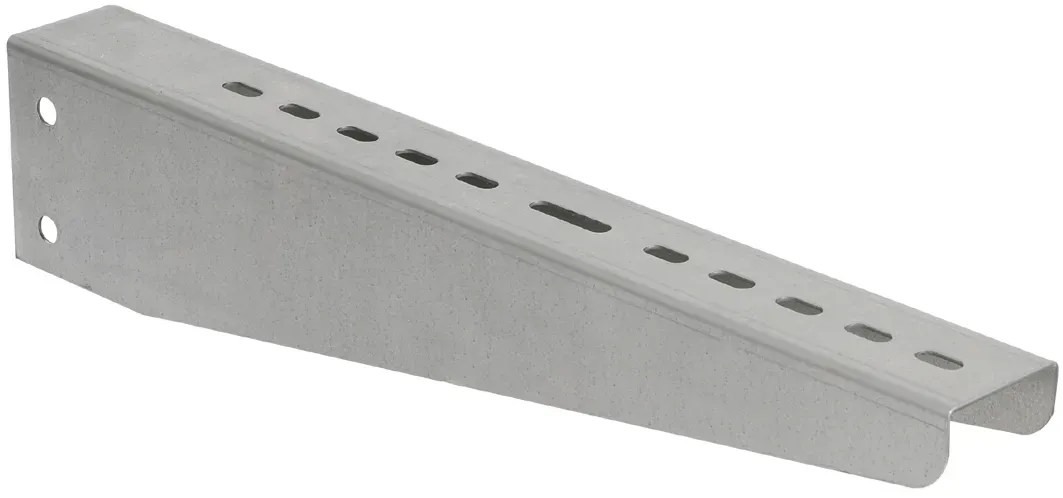

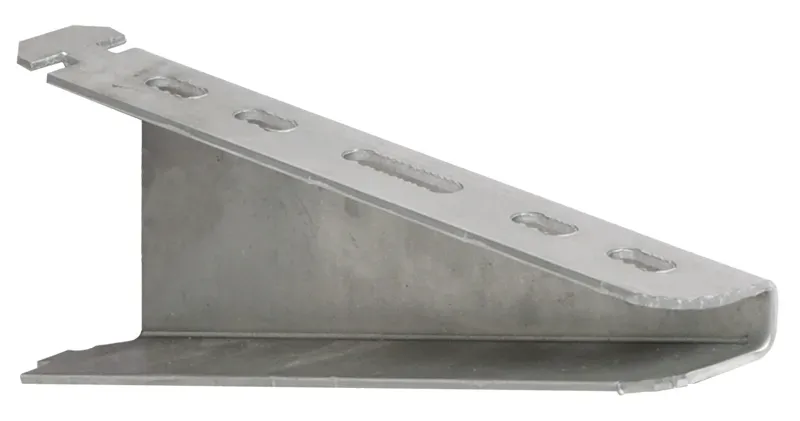

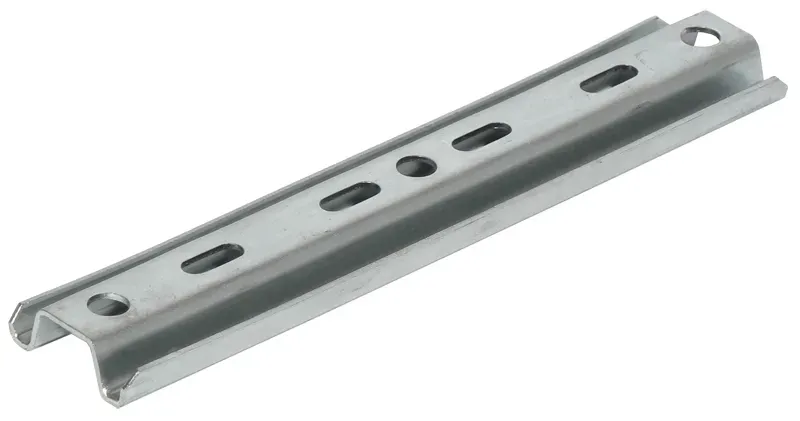

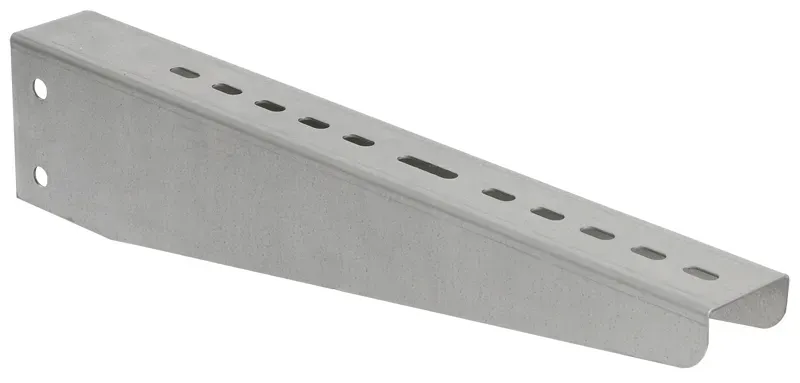

При креплении лотка к стене, как правило, используются кабельные полки: консоли, кронштейны для лотков кабельных настенные. Они могут крепиться непосредственно к стене или на специальные профили, обеспечивающие долговечность и надёжность.

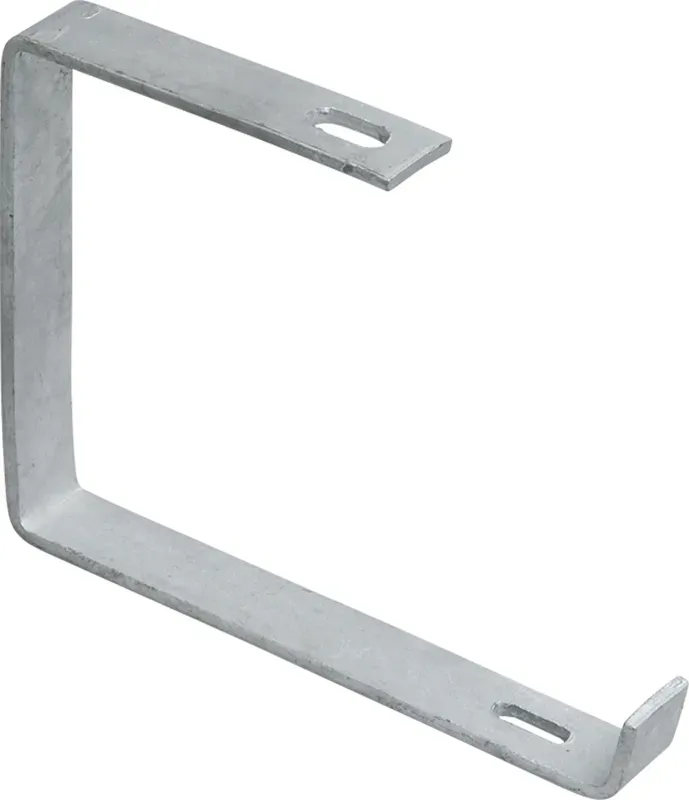

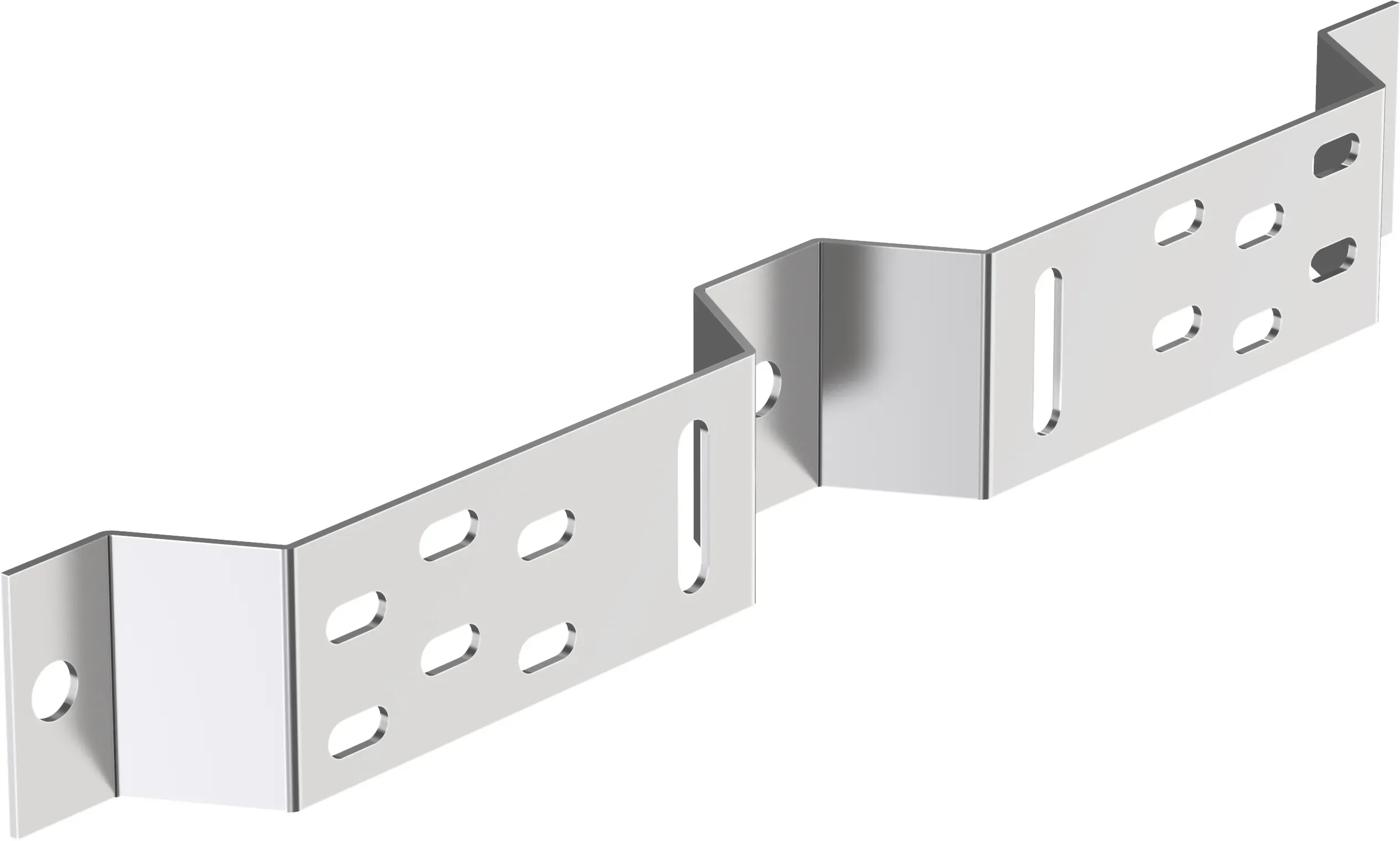

Основным преимуществом применения кабельных стоек при настенном монтаже считается возможность параллельного крепления нескольких ярусов лотков для раздельной прокладки кабелей. Согласно стандартам, например, рекомендовано оптические кабели прокладывать отдельно от медных, поэтому и возникает необходимость монтировать параллельно сразу несколько групп лотков. Прокладывая трассу вертикально можно использовать скобу-кронштейн.
Крепление лотка к потолку или потолочным конструкциям подобно закреплению на стене. Разница заключается лишь в том, что в этом случае кронштейны для лотков кабельных крепятся к конструкциям из потолочных опор и монтажного профиля и потолочным стойкам. Крепление лотков при помощи кронштейнов к потолку проводится с помощью сборных единиц — кронштейнов потолочных.

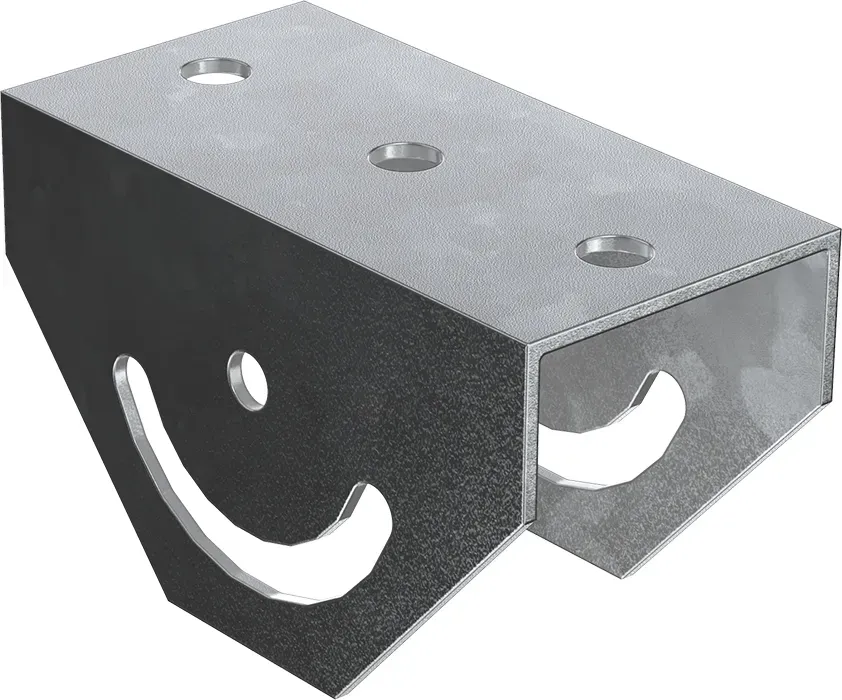

Потолочный кронштейн закрепляется на потолке при помощи анкеров-болтов или забивного анкера. Именно анкерный монтаж позволит перебрать и демонтировать монтажные конструкции с лёгкостью в случае необходимости.
Кронштейны для лотков должны устанавливаться через каждые метр-полтора ( посередине кабельных лотков или в месте их стыковки).
Крепление лотков к полу осуществляется тем же способом, как настенное и потолочное. Как в двух описанных выше схемах потолочное крепление заменялось на настенное, в этом варианте оно меняется на напольное, а скоба-кронштейн столь же просто монтируется к полу.
К преимуществам использования кронштейнов для лотков кабельных можно отнести:
- простоту и скорость монтажа;
- прочность, высокую несущую способность конструкции и надежность;
- универсальность: используя один профиль разной длины, можно собрать настенные, напольные и потолочные конструкции разной высоты подвеса и длины полок;
- конструкция многих кронштейнов даёт возможность закрепить элементы монтажа как сверху, так и снизу;
- лотки могут крепиться как в горизонтальном, так ив вертикальном положении;
- широчайшая номенклатура полок и кронштейнов рассчитана для большого диапазона нагрузок.
Кронштейны для лотков кабельных на сегодняшний день являются поистине незаменимыми комплектующими, так как лучшего решения для прокладки большого количества кабелей, чем лотки, не существует. Как видно из практики, их удобно использовать, так и для открытой, так и для скрытой прокладки. При профессиональном монтаже, лотки становятся полезным элементом дизайна, так как существует большой выбор вариантов закрепления, обеспечивающих горизонтальную и вертикальную прокладку, подвес под потолком и фиксацию к стенам.
Однако, грамотный монтаж отличается не только эстетичным видом. Соблюдение требований электромагнитной совместимости столь же важно отследить при прокладке слаботочных и силовых кабелей и подключении к системам телекоммуникационного заземления.
