Многопарная витая пара 10 пар Кат.5 Hyperline UUTP10W-C5-S24-IN-LSZH-GY

Описание hyperline uutp10w-c5-s24-in-lszh-gy

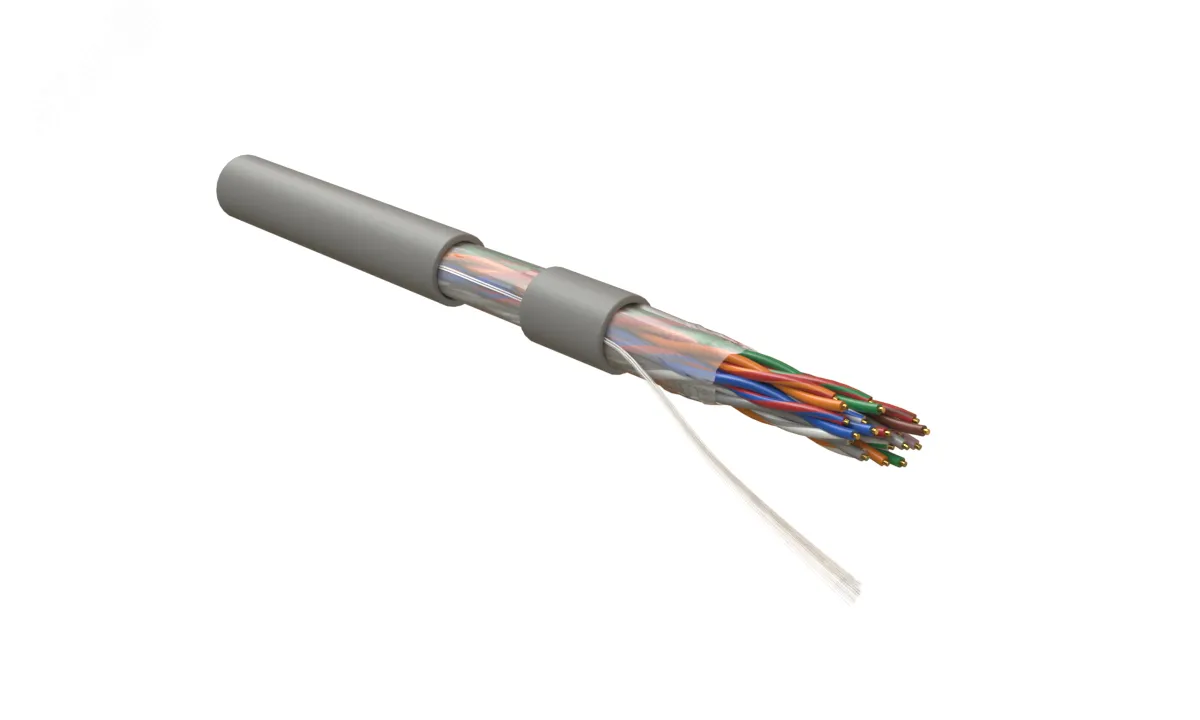

Hyperline UUTP10W-C5-S24-IN-LSZH-GY Кабель витая пара U/UTP, категория 5, 10 пар (24 AWG), одножильный (solid), LSZH нг(А)-HF, –20°C – +60°C, серый

Внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 5 в условиях незначительных электромагнитных помех. Передача сигналов 100 Мбит/с на частоте до 100 МГц

Поддерживаемые приложения

10–100 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, другие приложения кабельных систем категории 5

Особенности и преимущества Неэкранированный U/UTP кабель на 10(х1), 50 пар(х5) Доступны исполнения кабеля на 10 и 50 витых пар В кабеле на 10 пар жилы свободно уложены по 1 паре В кабеле на 50 пар жилы сгруппированы по 5 пар,
пучки промаркированы лентами разных цветов Сердечник кабеля обернут скрепляющей обмоткой Передача сигналов 100 Мбит/с (90 м) на частоте до 100 МГц Внешняя оболочка из полиэтилена черного цвета Однопроволочные жилы: 0,51 мм (24 AWG)
Соответствие стандартам IEC 15018, IEE 802.3an (10GBASE-T), IEE 802.3bq (40GBASE-T) IEC 61156-4, ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 7a/ Класс Fa) Показатель пожарной опасности: ПРГО 2 (ГОСТ 31565-2012) PE UV (ultra-violet resistant): ANSI/TIA-758, UL 2556
Дополнительные характеристики

Материалы и конструкция

Проводник Электролитическая медь, однопроволочный Изоляция жил Полиэтилен высокой плотности (HDPE) Скрепляющая обмотка Полиэстерная лента, спиральная намотка Маркировочная лента Полимерная лента, спиральная намотка Внешняя оболочка Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)

Технические характеристики

Число витых пар 10 пар 50 пар Диаметр проводника (жилы) (0,500 ±0,005) мм (24 AWG) Номинальное сечение жилы 0,205 мм2 Диаметр жилы по изоляции (0,89 ±0,05) мм (0,90 ±0,05) мм Толщина внешней оболочки (1,00 ±0,20) мм Растягивающее усилие (экспл.) 110 Н Радиус изгиба (монтаж / экспл.) 10 / 8 внешних диаметров Температура эксплуатации -20...+75°С Внешний диаметр кабеля (8,5 ±1,0) мм (17,3 ±0,8) мм Вес 1 км кабеля (ном.) 98,5 кг 353,0 кг

Электрические характеристики

Диапазон частот 1–100 МГц Волновое сопротивление (при 100 МГц) (100 ±15) Ом Электр. сопротивление жилы (при 20°С) ≤ 95 Ом/км Омическая асимметрия жил в паре ≤ 2% Электрическая емкость рабочей пары ≤ 56 пФ/м Емкостная асимметрия на частоте 1 кГц ≤ 1,6 пФ/м Приведенная скорость распр. сигнала ≥ 69% Асимметрия задержки сигнала ≤ 45 нс/100 м Испытательное напряжение (пост. ток) 1000 В/1 мин Сопротивление изоляции жил ≥ 5 ГОм·км

Частотные характеристики (24 AWG)

Частота,
МГц Затухание,
дБ/100 м (при 20°C) NEXT,
дБ PS NEXT,
дБ RL (Return
Loss), дБ Время задержки
сигнала, нс ACRF,
дБ PS ELFEXT,
дБ 1 3,0 60,0 57,0 17,0 580,0 57,4 54,4 4 4,5 53,5 50,5 17,0 562,0 45,4 42,4 8 6,3 48,6 45,6 17,0 557,0 39,3 36,3 10 7,1 47,0 44,0 17,0 555,0 37,4 34,4 16 9,1 43,6 40,6 17,0 553,0 33,3 30,3 20 10,2 42,0 39,0 17,0 552,0 31,4 28,4 25 11,4 40,3 37,3 16,0 551,0 29,4 26,4 31,25 12,9 38,7 35,7 15,1 550,0 27,5 24,5 62,50 18,6 33,6 30,6 12,1 549,0 21,5 18,5 100 24,0 30,1 27,1 10,0 548,0 17,4 14,4
