Шкаф телекоммуникационный 19 настенный ЦМО ШРН-М-12.500

Настенный распределительный шкаф ЦМО ШРН-М предназначен для монтажа телекоммуникационных сетей в работающем и пассивном режиме. Шкаф выполняет задачи по коммутации и обеспечению безопасности. Серверный шкаф служит промежуточным распределительным устройством на различных объектах. Шкафы сертифицированы и поставляется со всеми необходимыми документами.

Конструкция

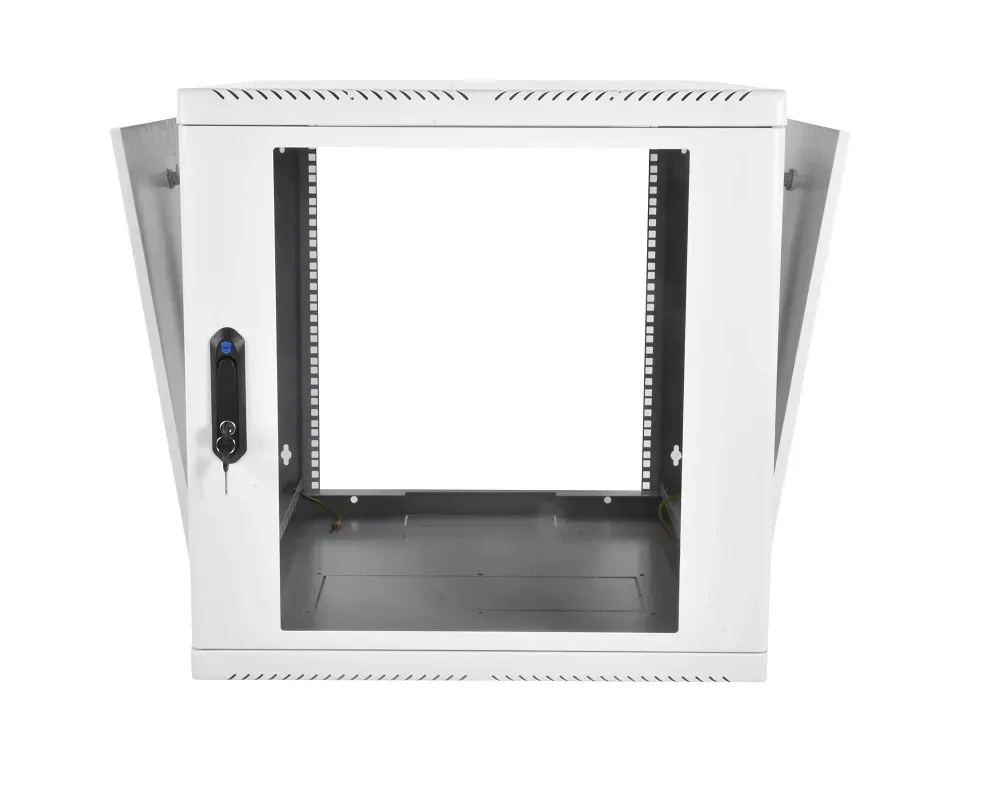

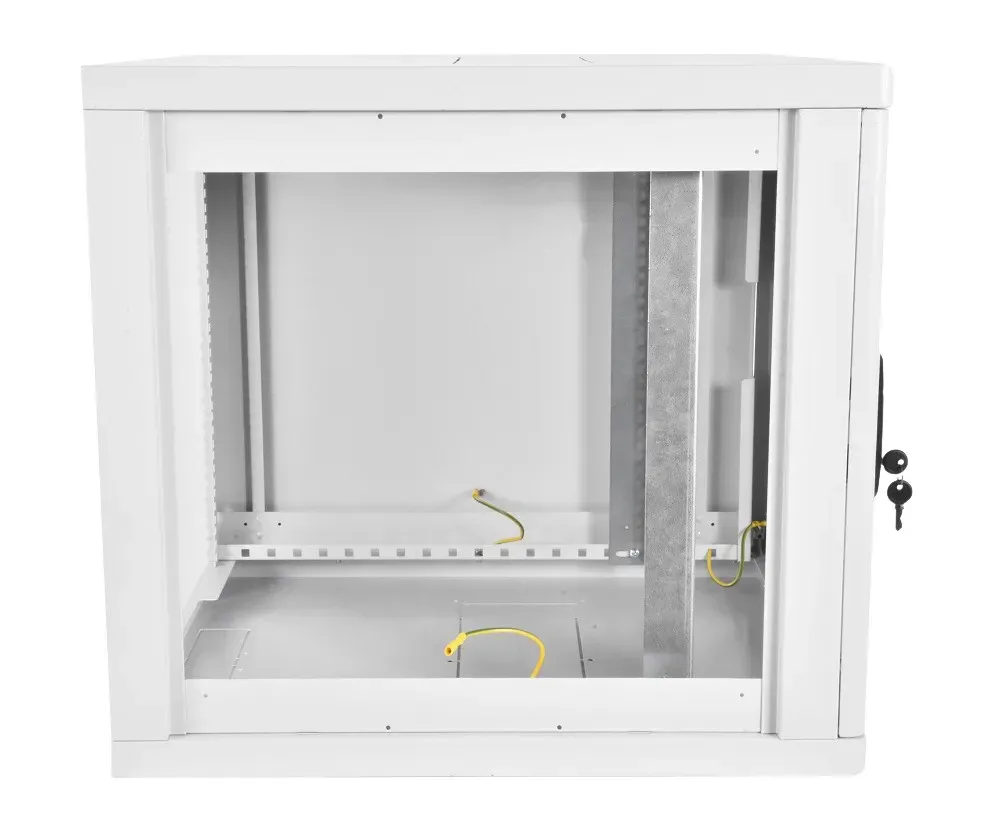

Особенностью конструкции шкафов ШРН-М является усиленная рама и съемные стенки. Данное решение подходит для оборудования, требующего регулярного обслуживания. Съемные стенки упрощают доступ внутрь шкафа.

Особенности настенных шкафов ЦМО серии ШРН-М:

• Разборная конструкция шкафа;
• Жёсткая рама со съёмными стенками;
• Округлые углы (для повышения безопасности);
• Усиленный замок (для надёжной фиксации дверцы).

Производители изначально ориентировались на принципы универсальности и практичности. Для этого предусмотрена простая, но надёжная разборная конструкция. На рамах фиксируются боковые стенки, которые при необходимости также легко снимаются.

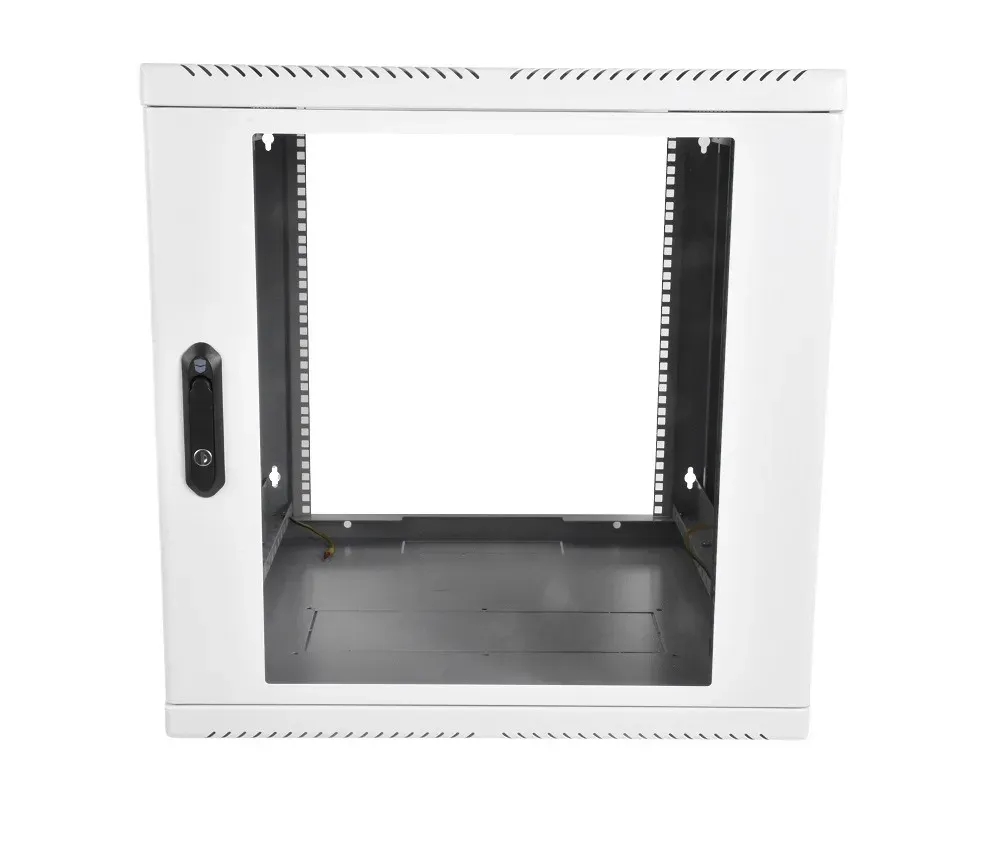

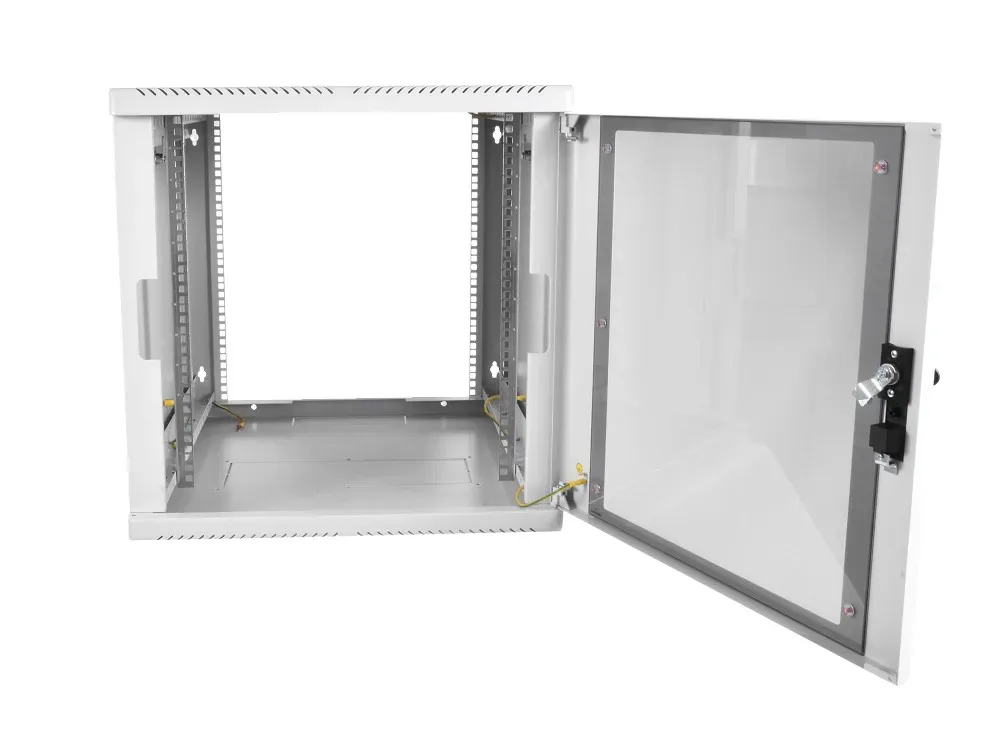

Материал передней двери стекло. Дверь навешивается на выбор с левой или правой стороны. Шкафы серии ШРН-М комплектуются металлическими или стеклянными дверьми.

Монтаж и размещение оборудования
Конструкция шкафа предусматривает упрощённый монтаж. Крепления и отверстия для них размещаются на задней стенке. За счёт них поддерживается каркас навесного шкафа. Конструктивные особенности допускают также отсоединение его от стенки без необходимости демонтировать или отключать оборудование. Провода и кабели находятся в полной безопасности.
Шкаф ШРН-М универсален и прост в обслуживании. Съёмные стенки позволяют устанавливать оборудование внутри с любой стороны. Дверь запирается усиленным точечным замком.
В процессе монтажа следует учитывать основные требования, выдвигающиеся к эксплуатации оборудования. В первую очередь это касается системы охлаждения. Конструкция шкафов предусматривает наличие вентиляционных отверстий для естественного движения воздуха. Если этого недостаточно, допускается установка сторонних модулей, крепящихся на нескольких винтах.

Особенностей сборки шкафа:

• Возможность установки дополнительных вентиляционных модулей МВ-400-2
• специальные кабельные выходы в верху и низу шкафа

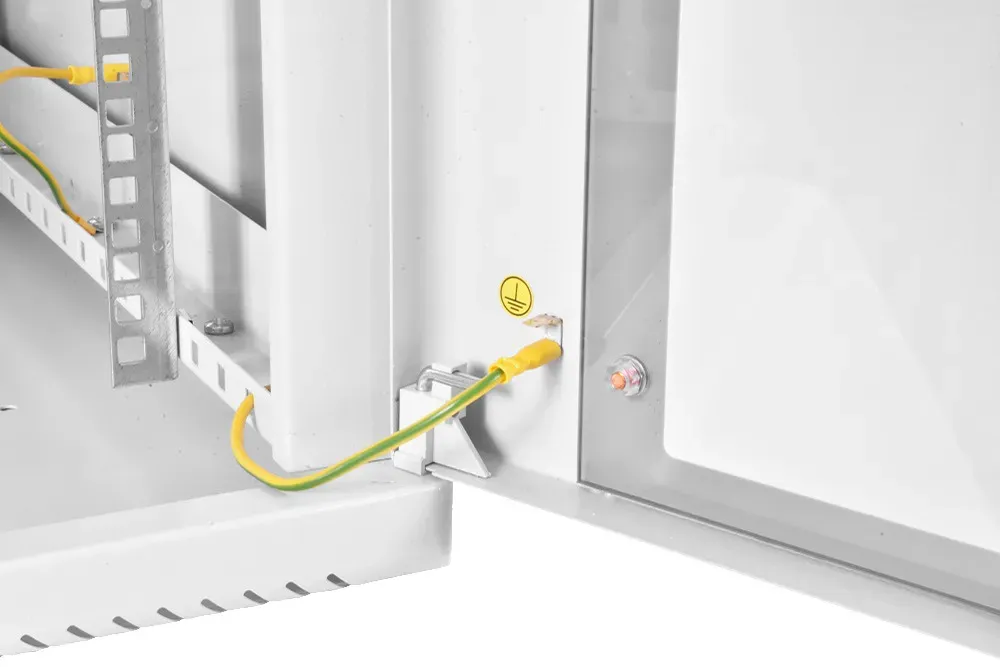

• стандартное заземление для оборудования
• регулируемые вертикальные направляющие

Размещение пассивного или активно работающего телекоммуникационного оборудования в рабочем режиме осуществляется по стандартной схеме. Кабели протягиваются через специальные отверстия, а направляющие подгоняются под размеры. Для облегчения процесса установки, можно снимать боковые стенки.

Технические характеристики

Модификация дверь стекло	Модификация дверь металл	Габариты (ВхШхГ)	Полезная глубина (мм)	Габариты упаковки (ВхШхГ)	Масса (кг)	(U)
ШРН-М-6.350	ШРН-М-6.350.1	340х600х350	281	610х360х175	23	6
ШРН-М-6.500	ШРН-М-6.500.1	340х600х520	456	610х530х175	27
ШРН-М-6.650	ШРН-М-6.650.1	340х600х650	581	610х660х155	30
ШРН-М-9.350	ШРН-М-9.350.1	475х600х350	281	670х420х180	26	9
ШРН-М-9.500	ШРН-М-9.550.1	475х600х520	456	690х530х200	31
ШРН-М-9.650	ШРН-М-9.650.1	475х600х650	581	690х660х180	34
ШРН-М-12.350	ШРН-М-12.350.1	610х600х350	281	610х710х130	30	12
ШРН-М-12.500	ШРН-М-12.500.1	610х600х520	456	610х550х205	35
ШРН-М-12.650	ШРН-М-12.650.1	610х600х650	581	610х690х205	38
ШРН-М-15.350	ШРН-М-15.350.1	745х600х350	281	690х710х145	34	15
ШРН-М-15.500	ШРН-М-15.500.1	745х600х520	456	610х690х205	39
ШРН-М-15.650	ШРН-М-15.650.1	745х600х650	581	690х660х205	43
ШРН-М-13.350	ШРН-М-13.350.1	655х600х350	281	660х605х355	29,5	13

*Цвет (порошковая покраска с предварительным фосфатированием)-RAL 7035 светло-серый RAL 9005 черный (по предварительному заказу)

Производитель может вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик. Шкаф выполнен в соответствии с требованиями стандарта IEC 60 297 "Конструкции механические серии 482,6 (19 дюймов)"
