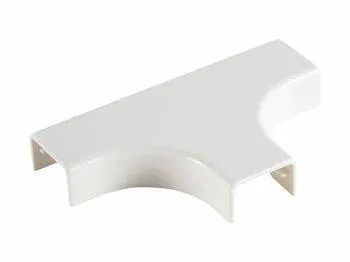

Угол Т-образный для кабель-канала Ecoplast RMT 20/10 ЭКОПЛАСТ 72401R

Описание Экопласт 72401r
Люки. Колонны. Кабель-каналы / скачать каталог / Миниканалы МЕХ

Серия МЕХ - кабеленесущая система пластиковых миниканалов для открытой проводки в административных, жилых и промышленных помещениях. Система разработана в соответствии с требованиями стандартов проводки электрических силовых и слаботочных кабелей. Система включает в себя 14 основных и наиболее используемых сечений: 12 х 7, 15 х 10, 20 х 10, 20 х 12.5, 16 х 16, 25 х 16, 25 х 25, 40 х 16, 40 х 25, 45х25/1, 40 х 40, 60/3 х 16, 75/3 х 20 мм
Система миниканалов "МЕХ / ЭКО" - модульная. В комбинации с элементами системы кабель-каналов проводка быстро монтируется с возможностью установки распределительных коробок, розеток и разъемов двух стандартов:

"евростандарт" с диаметром между посадочными винтами 60мм и стандарт 45*45мм. Миниканалы удобны в установке, устойчивы к механическим повреждениям и сочетаются с различными кабель-каналами и коробами больших сечений в любом интерьере. Все сечения серия МЕХ и ЭКО комплектуется углами, тройниками, заглушками, переходниками, а так же различными модулями: коробками, адаптерами, розетками, выключателями и другими необходимыми на рабочем месте элементами. Конструкция замка крышки миниканалов выполнена по типу "двойной замок", что дает возможность многократно проводить открывание и закрывание кабель-каналов без деформации крышки и исключает самопроизвольное отсоединение. Материал кабель-канала самозатухающая композиция ПВХ - один из лучших материалов для производства сложных профилей - ПВХ композиции. ПВХ обладает хорошей погодостойкостью, умеренной прочностью, относится к самогасящимся материалам. Наиболее приемлем по цене из конструкционных материалов с аналогичными характеристиками. Непрозрачный, окрашиваемость удовлетворительная и зависит от состава композиции.

Система кабель-каналов сертифицирована в соответствии со стандартами:

Системой сертификации в области пожарной безопасности Государственной противопожарной службой МВД РОССИИ Системой сертификации ГОСТ-Р Госстандарта РФ Системой сертификации Государственной Санитарно-эпидемиологической Российской Федерации.

Серия миниканалов "МЕХ" - кабеленесущая система пластиковых миниканалов для открытой проводки в административных, жилых и промышленных помещениях.
Миниканалы разработана в соответствии с требованиями стандартов проводки электрических силовых и слаботочных кабелей.
Серия миниканалов "МЕХ" включает в себя 13 основных и наиболее используемых сечений: 12х7, 15х10, 20х10, 20х12,5, 16х16, 25х16, 25 х25, 40х16, 40х25, 40 х40 и плинтус 60/3х16, 75/3х20 мм

Полезное сечение, мм2 Короб
МЕХ Угол
внутренний
МI Угол
внешний
МЕ Угол
плоский
МL Угол
Т-образный
МT Заглушка
МF Соедин.
на стык
МU 12х7 44 77003 72103 72203 72303 72403 72803 72503 15х10 86 77000 72100 72200 72300 72400 72800 72500 20х10 129 77001 72101 72201 72301 72401 72801 72501 20х12,5 130 77014 72114 72214 72314 72414 72814 72514 16x16 164 77002 72110 72210 72310 72410 72810 72510 25х16 257 77007 72105 72205 72305 72405 72805 72505 25х25 342 77015 72115 72215 72315 72415 72815 72515 40х16 368 77008 72106 72206 72306 72406 72806 72506 40х25 576 77010 72108 72208 72308 72408 72808 72508 40х40 914 77009 72109 72209 72309 72409 72809 72509 Полезное сечение, мм2 Коробка SM45 для розетки 45х45мм Коробка SM 1пост для розетки 60мм Коробка модульная SMP45 для розетки 45х45мм Адаптер к коробке SM/SMP/ASMP 1/2/3/12/16 Коробка распред. 90х90х43 SD1 Адаптер к коробке SD1
ASMP 5/6/7 Коробка распред. 161х90х43 SD2 12х7 44 72914 72911 72919 - 72912 - 72913 15х10 86 72914 72911 72919 - 72912 - 72913 20х10 129 72914 72911 72919 72921
72923 72912 72930 72913 20х12,5 130 72914 72911 72919 72925 72912 72925 72913 16x16 164 72914 72911 72919 72921
72923 72912 72931 72913 25х16 257 72914 72911 72919 72922
72923 72912 72931 72913 25х25 342 72914 72911 72919 - 72912 - 72913 40х16 368 72914 72911 72919 72922
72923 72912 72932 72913 40х25 576 72914 72911 72919 72923 72912 72932 72913 40х40 914 72914 72911 72919 - 72912 - 72913 Короб с крышкой Угол
внутр.
МIV Угол
внешний
МЕV Угол
плоский
МL Угол
Т-образн.
МT Заглушка
МF Соедин.
на стык
МU 60/3х16 77012 72112 72212 72312 72412 72812 72512 75/3х20 77016 72116 72216 72316 72416 72816 72516

Серия миниканалов "МЕХ" в фактурном дизайне под структуру дерева с трех поверхностей под цвет СОСНА и ОРЕХ включает в себя 7 основных и наиболее используемых сечений: 15х10, 20х10, 16х16, 25х16, 25 х25, 40х16, 40х25 мм.
Мини-каналы данной цветовой гаммы пользуются повышенным спросом при коттеджном и дачном построении кабельных систем, в помещениях, где важна дизайнерская составляющая с акцентом на экологичность.
Комбинация серии цветных фактурных кабель - каналов с розетками и выключателями серии электроустановочных LK STANDARD – является комплексным и декоративным современным решением для обустройства внутреннего интерьера и монтажа электропроводки в едином стиле.

Артикулы миниканалов "МЕХ" в фактурном дизайне Код Цвет Короб с крышкой Код Цвет Короб с крышкой Код Цвет Короб с крышкой 15х10 Коричневый 77000B 15х10 Ламинация: Сосна 77000P 15х10 Ламинация:Орех 77000N 16х16 Коричневый 77002B 16х16 Ламинация: Сосна 77002P 16х16 Ламинация:Орех 77002N 20х10 Коричневый 77001B 20х10 Ламинация: Сосна 77001P 20х10 Ламинация:Орех 77001N 25х16 Коричневый 77007B 25х16 Ламинация: Сосна 77007P 25х16 Ламинация:Орех 77007N 25х25 Коричневый 77015B 25х25 Ламинация: Сосна 77015P 25х25 Ламинация:Орех 77015N 40х16 Коричневый 77008B 40х16 Ламинация: Сосна 77008P 40х16 Ламинация:Орех 77008N 40х25 Коричневый 77010B 40х25 Ламинация: Сосна 77010P 40х25 Ламинация:Орех 77010N
