Name: Ввод в стену / потолок / щит Ecoplast RWA 100х40
Brand: Экопласт
Price: 149.18 RUB
Availability: InStock
Rating: 5 (116 reviews)

0 Сравнить 0 0

Главная

Каталог

Кабель каналы (Короба)

Тройники, переходники и вводы

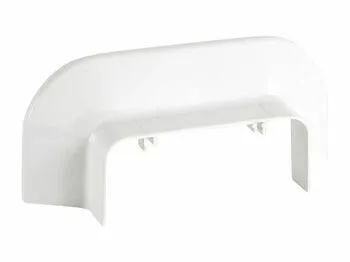

Ввод в стену / потолок / щит Ecoplast RWA 100х40

RWA 100х40 Ввод в стену / потолок / щит ARC-LAN Экопласт 576914

Ввод в стену / потолок / щит Ecoplast RWA 100х40

Аналогичные товары Сопутствующие товары

(361)

Код: 24699

На страницу
производителя

Артикул

576914

Статус:

По запросу

Срок поставки: 1-3 дня при наличии товара на складе

Расчитать доставку

149.18 руб.

140.80 руб.

139.12 руб.

Категория: Тройники, переходники и вводы

Производитель: Экопласт

Описание Экопласт 576914
Экопласт RWA 100х40 Ввод в стену / потолок / щит ARC-LAN

Кабель-каналы ARC-LAN, используются для прокладки различных видов электропроводки любой сложности. К несомненным плюсам данной линейки можно отнести практичность, надежность и низкую стоимость. Они защищают от механических воздействий, удобны для монтажа и демонтажа, изготавливаются в России из композиционных материалов на основе ПВХ и АБС пластика. В связи с этим обладают повышенной устойчивостью к возгоранию.

Область применения кабель-каналов линейки ARC-LAN очень широка:

Офисные помещения, технопарки и бизнес-центры.
Административные здания и объекты социальной сферы.
Загородные дома и дачи.

Серия ARC-LAN обладает плавной скругленной формой и элегантным дизайном, а также спроектирована с учетом всех современных требований безопасности, что делает их оптимальным решением для эксплуатации в помещениях премиального класса.

Монтаж кабель-канала ARC-LAN

Монтаж кабель-канала ARC-LAN
Тех. характеристики

Тех. характеристики
Комплектация

Комплектация
Аксессуары

Аксессуары

Монтаж кабель-каналов и аксессуаров.

Монтаж суппорта на один пост.

Для монтажа суппорта на один пост необходимо:

Выбрать место для установки суппорта и отодвинуть крышку короба.

Установить суппорт в кабель-канал защелкнув его и повернуть «лапки» фиксации на 90 градусов.

Подсоединить кабель к 2 модулям или 1 розетке.

Установить механизм в суппорт.

Поставить рамку на суппорт и защелкнуть.

Монтаж суппорта на три поста.

Для монтажа суппорта на один пост необходимо:

Выбрать место для установки суппорта и отодвинуть крышку короба.

Установить суппорт в кабель-канал защелкнув его и повернуть «лапки» фиксации на 90 градусов.

Подсоединить кабель к 6 модулям или 3 розеткам.

Установить механизм в суппорт.

Поставить рамку на суппорт и защелкнуть.

Ввод в стену или потолок.

Для монтажа ввода необходимо защелкнуть фиксирующие элементы в направляющие на кабель-канале.

Соединение на стык.

Для соединения на стык с использованием независимых частей потребуются-соединения на стык крышки и
основание кабель-канала. При монтаже соединитель секций ставится в каждую последующую секцию с торцов.

Установка плоского угла.

Для установки плоского угла необходимо:

Закрепить кабель-каналы на стене перпендикулярно друг другу.

Установить заднюю крышку угла внахлест на торцевую поверхность кабель-каналов.

Защелкнуть крышку в направляющие на коробе.

Монтаж перегородки.

Для монтажа перегородки необходимо:

Закрепить кабель-канал на стене.

Установить перегородку в кабель-канал защелкивание на направляющей, расположенной на основании
кабель-канала.

Установка внутреннего угла.

Для монтажа внутреннего угла необходимо:

Закрепить кабель-канал на расстоянии 140 мм от угла стены (в качестве шаблона используйте
базу основания угла).

Установить основание угла так, чтобы фиксирующие элементы угла располагались внахлест на торцевых
поверхностях кабель-каналов.

Защелкнуть крышку в направляющие на коробе.

Сдвинуть крышки до фиксации под крышкой угла.

Установка внешнего угла.

Для монтажа внешнего угла необходимо:

Закрепить кабель-канал на внешнем углу стены (в качестве шаблона используйте базу основания угла).

Защелкнуть крышку в направляющие на коробе.

Сдвинуть крышки до фиксации под крышкой угла.

Характеристики	Значения
Технические условия	ТУ 3464-002-56625002-2002
Материал коробов (прямых секций)	Не распространяющая горение композиция на основе поливинилхлорида (ПВХ), без кадмиевых добавок
Цвет	Белый RAL 9016, стойкость коробов к воздействия ультрафиолетового излучения достигается благодаря специальным добавкам
Температура монтажа и эксплуатации	от -5°С до +60°С
Температура хранения и транспортировки	от -25°С до +60°С
Ударная прочность при -5°С	не менее 6 Дж по ГОСТ Р МЭК 61084-1
Климатическое исполнение	УХЛ 4 по ГОСТ 15543-70 и ГОСТ 15150-69. Для макроклиматических районов с умеренным и холодным климатом. Для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями, например, в закрытых отапливаемых или охлаждаемых и вентилируемых производственных и других, в том числе хорошо вентилируемых подземных помещениях (отсутствие воздействия прямого солнечно- го излучения, атмосферных осадков, ветра, песка и пыли наружного воздуха; отсутствие или существен- ное уменьшение воздействия рассеянного солнечного излучения и конденсации влаги).
Степень защиты	IP40 по ГОСТ 14254. Защита от проникновения внешних твердых предметов диаметром более 1,0 мм.
Соответствие требованиям пожарной безопасности (теплостойкость, стойкость к зажиганию нагретой проволоки, стойкость к воздействию открытого пламени, стойкость к распространению горения при одиночной и групповой прокладке). Сопротивление к распространению горения кабельных коробов и аксессуаров	Погонажные изделия соответствуют требованиям Федерального закона от 22.06.2008 № 123-ФЗ «Техниче- ский регламент о требованиях пожарной безопасности» ГОСТ Р 53313-2009 «Изделия погонажные элек- тромонтажные. Требования пожарной безопасности. Методы испытаний» (подразделы 5.1-5.4).
	Соответствует ГОСТ 27483-87 «Испытания на пожароопасность. Методы испытаний. Испытания нагретой проволокой». Образцы выдержали испытания - открытое пламя отсутствует или горение образца про- должалось не более 30 сек. после устранения источника зажигания (960°С +15/-15°С).
	Соответствует ГОСТ 28779-90 (МЭК 707-81) «Методы определения воспламеняемости под воздействием источника зажигания». Материал соответствует классу (категории) FV 0 (ПВ 0) - Время горения после каждого воздействия пламени для каждого образца менее 10 секунд.
	Соответствует ГОСТ Р МЭК 61084-1-2007 «Системы кабельных и специальных кабельных коробов для электрических установок. Часть 1. Общие требования». Образцы коробов выдержали испытание пламе- нем, образцы аксессуаров выдержали испытание раскалённой проволокой.
Электрическая прочность изоляции и электрическое сопротивление изоляции	При нормальных условиях эксплуатации - соответствует ГОСТ Р МЭК 61084-1 (подраздел 12.3). Согласно ГОСТ сопротивление изоляции - не менее 500 В (сопротивление изоляции более 100 МОм).
Класс защиты системы кабельных коробов	0 по ГОСТ 12.2.007.0
Опорные плоскости для кабелей кабельных коробов	Соответствуют ГОСТ Р МЭК 61084-1 «Системы кабельных и специальных кабельных коробов для электрических установок. Часть 1. Общие требования» (подраздел 10.2).
Конструкция системы кабельных коробов	Соответствует ГОСТ Р МЭК 61084-1 (п. 9.1, 9.4, 9.6), ГОСТ Р МЭК 61084-2-1 (п. 9.4.1). Конструкция позволяет прокладывать открытые сменяемые сети. Края и поверхности коробов не повреждают провода и кабели. Конструкция систем кабельных коробов обеспечивает недоступность токоведущих частей.
Эксплуатация системы кабельных коробов	Должна проводиться в соответствии с Правилами технической эксплуатации электроустановок потре- бителей и указаниями каталога ЭКОПЛАСТ.
Требования безопасности Требования охраны окружающей среды	Гигиеническая характеристика продукции В режиме нормальной эксплуатации короба не оказывают химического, механического, радиационного, элек- тромагнитного, термического и биологического воздействия на окружающую среду; не причиняют вреда при- родной среде, здоровью и генетическому фону человека при транспортировке, хранении, эксплуатации.
Сертификаты	Наличие всех необходимых сертификатов Российской Федерации и таможенного союза (размещены на сайте www.ecoplast.ru )

Аксессуары изготовлены из высококачественного АБС-пластика. Обеспечивают технические требования высокоскоростных волоконно-оптических систем и медных кабелей к передаче сигнала (стандарт ANSI/TIA/EIA-568-A).
Новая радиусная форма «плавных» аксессуаров исключает потери качества сигнала по всей протяженности магистральной трассы.

Разделительная перегородка – новая форма жестко фиксирует кабельные пучки, пространство короба делится на две секции для комбинирования кабелей различного назначения. Особенность – провода могут укладываться как под электроустановочными изделиями, так и на полки – над электроустановочными приборами внутри канала.

Крышка – надежное крепление, легкий доступ к проводке, ширина 60 мм, для монтажа суппортов, под электроустановочные изделия серии LK45 или производителей, поддерживающих стандарт 45х45 мм.

Упаковка – специальная защитная ПЕ пленка с трех сторон, защищает от загрязнений на этапах транспортировки, складирования и монтажа. Транспортная упаковка в трехслойный гофрокартон.

Внутренние и внешние изменяемые углы

Конструкция позволяет осуществлять монтаж и обходить нестандартные углы за счет диапазона изменения угла регулировки от 75° до 120°
Увеличенная площадка нижней части, обеспечивает место, для компенсации механического напряжения предохраняя кабель от деформации

Плоский угол

Задняя стенка с разделителями гарантирует жесткость конструкции и повышенные диэлектрические свойства всей системы
Съемная крышка обеспечивает легкий доступ к проводникам сети
Радиусная форма стационарных разделительных перегородок обеспечивает место для компенсации механического напряжения кабеля, исключает снижение качества сигнала
Фиксирующие лапки гарантирует надежное соединение крышки с кабель каналом

Перегородка

Разделение внутреннего пространства короба на секции для раздельной прокладки проводов и кабелей различного назначения
Специальный борт для надежной фиксации кабельных пучков внутри секции

Соединение на стык
Элемент позволяет осуществлять монтаж на неровных стенах, компенсируя перепад высоты на месте стыка торцов короба.
Монтируется путем крепления в торцевые стенки короба на месте стыка двух секций.
Конструкция соединения состоит из независимых частей:
– соединение на стык крышки
– соединение на основание короба

Ввод в стену (потолок)
Элемент позволяет осуществлять монтаж ввода кабель-канала в стену или потолок.

Внутренний угол

Внешний угол

Плоский угол

Перегородка

Соединение на стык крышки

Соединение на стык кабель-канала

Ввод в стену

Ввод в потолок


	Полезное сечение, мм2	Кол-во в упаковке, м	Короб с крышкой	Перегородка	Угол внутренний изменяемый с задней стенкой и разделителем	Угол внешний изменяемый с задней стенкой и разделителем	Угол плоский с задней стенкой и разделителем	Угол Т-образный с задней стенкой и разделителями
100х40	3170	32	576004	573914	576114	576214	576314	576414
100х55	4519	24	576002	573911	576111	576211	576311	576411

	Ввод в стену / потолок / щит	Заглушка	Накладка на стык крышки	Накладка на стык профиля	Фиксатор кабеля	Суппорт PMA-45/2 для одной розетки 45х45 на 2 модуля	Суппорт PMA-45/4 для двух розеток 45х45 или 4 модуля 22,5х45	Суппорт PMA-45/6 для трёх розеток 45х45 или 6 модуля 22,5х45
100х40	576914	576814	576514С	576514В	576714	573909	573915	573916
100х55	576911	576811	576514С	576514В	576714	573909	573915	573916

Аксессуары

Общие
Тип	Ввод в стену
Серия	ARC-LAN
Материал	PVC / ПВХ
Размер	100х40
Огнестойкость	Нет
Кол-во в упаковке	140
Цвет	Белый
Производитель	Экопласт

Технические
Ед. измерения: шт. Тип: Ввод в стену Серия: ARC-LAN Исполнение: Короб с крышкой Цвет: Белый Размер: 100х40 Огнестойкость: Нет
