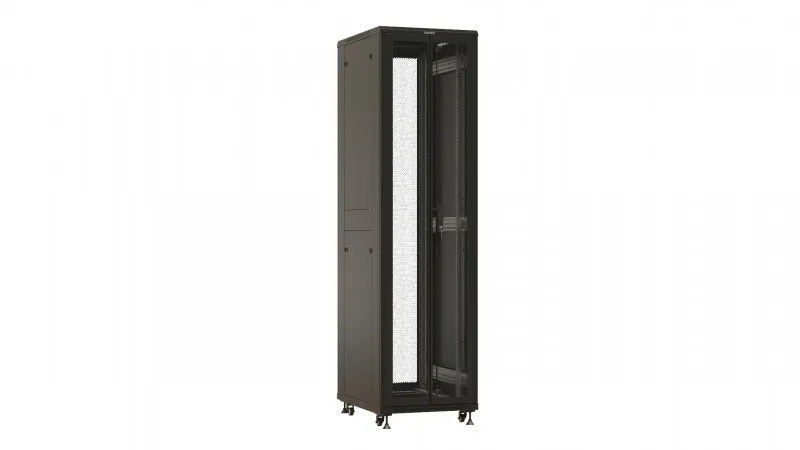

Шкаф напольный 19-дюймовый 47U Hyperline TTBR-4762-DD-RAL9004

Особенности и преимущества

Новая конструкция крыши

• Предусмотрены легкоудаляемые (выламываемые) заглушки для установки панелей для ввода кабелей и вентиляторных модулей
• Обеспечивается простая установка вентиляторных модулей и возможность модульного наращивания охлаждения

Универсальные вентиляторные модули

• Вентиляторные модули (приобретаются отдельно) одинаково подходят ко всем моделям шкафов серии TTB
• Устанавливать вентиляторные модули можно как в верхней, так и в нижней панели

Два варианта дверей (передних и задних)

• Конфигурация дверей AS. Передняя дверь стеклянная – обеспечивает удобный обзор оборудования в шкафу; задняя дверь сплошная металлическая – защищает от несанкционированного доступа; общий уровень герметичности данного варианта дверей позволяет установить внутренний кондиционер для индивидуального охлаждения в каждом шкафу
• Конфигурация дверей DD. Передняя и задняя двери металлические перфорированные (обе двери распашные) – уровень перфорации 75% обеспечивает отличную вентиляцию, а распашные двери облегчают доступ в ограниченном пространстве помещения; данный вариант дверей прекрасно подходит для установки шкафов рядами в охлаждаемом помещении

Удобный ввод кабелей

• В верхней и нижней панелях предусмотрены отверстия с легкоудаляемыми заглушками

Универсальные размеры отверстий

• В штатное место под вентиляторный модуль при необходимости можно установить две панели с кабельными вводами

Щеточный кабельный ввод

• Стандартной комплектацией предусмотрен один щеточный кабельный ввод – для установки в верхнюю или нижнюю панель
• Дополнительные панели с кабельными вводами или панели-заглушки заказываются отдельно

Съемные боковые панели

• Каждая боковая панель оснащена двумя подпружиненными защелками и цилиндрическим замком
• Обеспечивается удобный доступ для установки и обслуживания оборудования

Улучшенные монтажные профили

• Форма изгиба (сечение) 19-дюймовых монтажных профилей под углом 45 градусов обеспечивает использование более широких полок, а также увеличивает внутреннее монтажное пространство

Сборно-разборная конструкция

• Шкаф поставляется в разобранном виде в пяти плоских картонных коробках
• Коробка № 6 «Вертикальный кабельный организатор» поставляется только к шкафам шириной 800 мм

Характеристики и материалы

Увеличить

AS – передняя дверь стеклянная (с металлическими боковинами), задняя металлическая сплошная

Увеличить

DD – передняя и задняя двери металлические перфорированные (обе двери распашные)

Два варианта исполнения дверей

Стандартные размеры

• Высота: 18, 22, 27, 32, 37, 42, 47U
• Ширина: 600, 800 мм (монтаж 19")
• Глубина: 600, 800, 1000, 1200 мм

Степень защиты

• IP 20

Допустимая статическая нагрузка*

• 800 кг – для шкафов шириной 600 мм
• 350 кг – для шкафов шириной 800 мм

*  При равномерном распределении нагрузки по всем четырем 19-дюймовым монтажным профилям и установке одновременно на ножках и роликах.

Материалы

• Холоднокатаная сталь SPCC
• Закаленное стекло толщиной 4,7 мм (в случае стеклянной передней двери)
• Толщина стальных компонентов: рама каркаса, нижняя панель, задняя дверь, передняя дверь, боковые панели, верхняя панель – 1,2 мм; горизонтальные монтажные профили – 1,5 мм; 19-дюймовые монтажные профили – 2,0 мм

Отделка поверхности

• Корпус: порошковая краска черного цвета (RAL 9004); серый цвет – по заказу
• Внутренние стальные монтажные элементы (монтажные и горизонтальные профили): высококачественное антикоррозийное покрытие Aluzinc®

Совместимые вентиляторные модули

• В верхнюю и нижнюю панели шкафа можно устанавливать универсальные вентиляторные модули TFAB-T2FR-RAL9004 (приобретаются отдельно); данные вентиляторные модули одинаково подходят как для настенных шкафов TWB, так и ко всем габаритным моделям напольных шкафов TTB и TTC2)

Стандартная комплектация

• Сборный каркас: передняя и задняя рамы каркаса
• Верхняя и нижняя панели каркаса (крыша и пол)
• Щеточный кабельный ввод (1 шт.) – для установки в верхнюю или нижнюю панель
• Передняя и задняя двери с рукоятками и замками
• Съемные боковые панели с защелками и замками (2 шт.)
• 19-дюймовые монтажные профили (4 шт.)
• Крепления для 19-дюймовых монтажных профилей (12/8 шт.)1 – только для шкафов шириной 800 мм
• Горизонтальные монтажные профили (6/4 шт.)1
• Регулируемые ножки (4 шт.)
• Высокопрочные 2-дюймовые ролики (4 шт.)
• Крепежный комплект (винты, гайки, шайбы, саморезы)
• Комплект заземления (кабели, винты, гайки, шайбы) – шина заземления заказывается отдельно
• Вертикальный кабельный организатор – только для шкафов шириной 800 мм

1) Через дробь указано количество при высоте шкафа (менее) < 32U
Компания Hyperline оставляет за собой право вносить изменения в упаковку и комплектацию без предварительного уведомления.
Возможные изменения, в зависимости от поставки, являются незначительными и не влияют на технические характеристики изделия.

Соответствие стандартам

• ANSI/TIA/EIA RS-310-D; IEC 297-2, DIN 41494-1, 7; ETSI
