                Описание     Описание     Инструкция климатконтроля     Инструкция климатконтроля   Описание: Устанавливается в телекоммуникационные шкафы для охлаждения воздуха. Параметры: Диапазон температур: от 0°С до 50°С Вход: 220 В/115 В переменного тока Материалы:   холоднокатаная сталь 1,2 мм

Отделка поверхности:   порошковая краска RAL9004

Комплект поставки:   панель, шнур питания, температурный датчик, крепежный набор

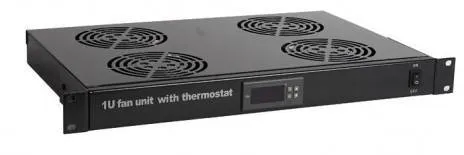

Номер модели Описание Глубина, мм 19" вентиляционная панель с термостатом 1U с 2 вентиляторами 170 19" вентиляционная панель с термостатом 1U с 3 вентиляторами 290 19" вентиляционная панель с термостатом 1U с 4 вентиляторами 290 Инструкция по установке панели климатконтроля Панель климатконтроля, предназначенная для измерения, контроля и поддержки температурного режима в телекоммуникационных шкафах, отличается удобством использования и надежностью. Панель оснащена специальным датчиком, сигнализирующим о превышении максимально допустимой температуры. Технические данные: диапазон температур от + 5°C до + 80°C относительная вляжность 20%- 85% (не образует конденсата) Главные технические параметры: электрическое напряжение: 220 VAC±10% (110VAC по желанию заказчика) шкала измерений температур от 0°C до + 50°C максимальная нагрузочная способность 7A/250 VAC контрольный диапазон температур от 0°C до + 50°C точность индикации ± 1°C Габариты и детальное описание: температурный датчик переключатель разъем питания разъем для подключения сенсора разъем для подключения вентиляционного модуля (I) разъем для подключения вентиляционного модуля (II) вентилятор Подключение/монтаж: Подсоедините температурный датчик к панели климатконтроля. Подключите панель термоконтроля к питанию при помощи специального кабеля. Подготовка к работе. После подключения убедитесь, что соединение произведено успешно, нажмите выключатель на панели климатконтроля и установите все параметры требуемой температуры. Обслуживание панели климатконтроля

1. Просмотр и установка параметров.

Просмотрите параметры. В режиме просмотра нажмите кнопку для отображения установочных параметров температуры; для просмотра разницы между текущей температурой и температурой, выбранной Вами нажмите кнопку . Через 2 секунды на экране отобразиться текущая температура.

2. Установка параметров температуры.

Режим 1 (customer setting). В режиме просмотра (non-setting) нажмите кнопку "SET" и удерживайте в течении 5 секунд для установки режима 1; индикатор покажет текущую температуру. В режиме установки нажмите кнопку или для ввода параметров температуры. Нажмите один раз для установки 1 градуса. При длительном нажатии более 2 секунд дисплей выводит параметры в быстром темпе.

Выход из режима 1. Нажмите кнопку "SET" и удерживайте 5 секунд или через 30 секунд после установки в Режиме 1 система сохранит введенные параметры и вернется в рабочий режим.

Режим 2 административный: в режиме просмотра (non-setting) нажмите кнопку "SET" и одновременно и удерживайте 5 секунд для входа в административное меню. Загорится индикатор состояния F1.

3. Изменение установленных параметров.

В установочном режиме(setting state) нажмите или для изменения состояния от F0 до F1. При паказателе состояния F0 нажатие кнопки невозможно. При показателе состояния F1 невозможно нажатие кнопки . Нажатие кнопок и изменяют состояние системы. Цифровой дисплей показывает фактические параметры на данный момент.

Изменение параметров и возврат к режим установки параметров. Кнопки и выбирают и устанавливают параметры. Нажатие кнопки невозможно, при минимальном показателе параметра и нажатие кнопки невозможно, при максимальном показателе параметра соостветственно.

Для запоминания системой установленных параметров нажмите и удерживайте кнопку "SET", или через 30 секунд система запомнит параметры автоматически и вернется в обычный рабочий режим.

Работа реле (включение и выключение винтиляционных модулей)

Если фактическая температура выше установленной, то реле срабатывает и включаются вентиляторы Если фактическая температура ниже установленной температуры, то вентиляциооные модули отключаются Если фактическая температура выше максимально допустимой, то включается аварийный сигнал тревоги, на мониторе отображается E2 , звучит звуковой сигнал; Когда фактическая температура опускается ниже максимально допустимой, то сигнал аварийной тревоги выключается.

Аварийный сигнал срабатывает в следующих случаях:

При ошибке работы сенсора (короткое замыкание, отключение питания) загорается и мигает индикатор E1, звучит звуковой сигнал. Если показатель параметра опускается ниже 0 °C, загорается и мигает индикатор LL , звучит звуковой сигнал. Если фактическая температура выше максимально допустимой, загорается и мигает индикатор E1, звучит звуковой сигнал и включается реле. Для выключения звукового сигнала нажмите любую кнопку. Это не отменит работу реле и не изменит показания дисплея. Внимание!
Отключите питание при работе с проводами.
Не перегружайте реле.
Рабочее напряжение не должно превышать указанное на панеле значение.
Только люди с профессиональными знаниями в данной области могут установить и настроить описанное оборудование.
Не использовать при высокой влажности.
Не использовать в условиях повышенного электромагнитного излучения.
Не использовать в агрессивных средах.
Воизбежании нежелательных помех сенсорный кабель и кабель питания не должны находиться рядом.
Никто кроме администратора не должен заходить в администраторское меню.

Приложение

Режим 1 Индикатор работы вентиляторов Вкл Вентиляционный модуль работает Выкл Вентиляционный модуль выключен Индикатор установки параметров Вкл Установочный режим Выкл Режим обычной работы
Режим 2 административное меню Параметры меню Диапазон параметров Параметры по умолчанию Состояние системы Точка возврата 0-50°C 1°C F0 Установка максимально допустимой температуры 0-50°C 45°C F1
