Кабель витая пара STP Hyperline SFTP4-C7-S23-IN-LSZH-RD-500

Описание Hyperline sftp4-c7-s23-in-lszh-rd-500

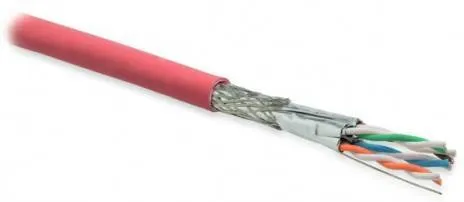

1 - Внешняя оболочка
2 - Экран-сетка
3 - Дренажный провод
4 - Экран-фольга
5 - Витая пара solid Описание: Кабель SSTP (solid), предназначен для передачи данных категории 7, разработанной для линий класса F и для будущих высокоскоростных сетей.
Кабель состоит из 4 индивидуально экранированных витых пар, в общей оплетке (луженая медь), покрытой оболочкой из LSZH материала для использования внутри помещения.
При правильном заземлении, медная оплетка и индивидуальные экраны из алюминиевой фольги значительно увеличивают параметр электромагнитной совместимости кабеля, при этом значение затухания излучения (coupling attenuation) равняется не менее 90 дБ.
Кабель обладает номинальным значением волнового сопротивления 100 Ом на частоте до 600 МГц, и очень высоким значением потери NEXT. Благодаря высокому значению потери NEXT, достигаемому путем заключения пар в индивидуальные экраны из алюминиевой фольги, этот кабель обладает более высоким показателем граничного значения ACR (60 дБ) по сравнению с UTP-кабелями. Кабель идеально подходит для различных высокочастотных приложений.
Класс пожарной безопасности CMR
Кабель соответствует требованию стандартов IEC 61156-5, IEC 61156-6 для категорий 5е, 6, 7 и стандарту ISO/IEC 11801 для категории 7.
Технические характеристики: Проводник: 0,57 мм (23 AWG)  Изоляция: SFS PO, 1.43 мм Количество проводов: 8 Количество пар: 4 Цвет витых пар:
- белый-синий
- белый-оранжевый
- белый-зеленый
- белый-коричневый Каждая пара обернута полиэфир-алюминиевой фольгой (фольга снаружи), обеспечивающей 100% покрытие витой пары 4 витые пары 23 AWG расположены вокруг дренажного провода Внешний экран: луженая медная оплетка, обеспечивающая 55% покрытие кабеля Материал оболочки: LSZH (огнеупорная, низкодымящая, не содержит галогенов) Внешний диаметр кабеля: 8.4 мм Вес кабеля: 65 кг/км Температура хранения: -40°C – +70°C Температура инсталляции: -5°C – +50°C Кабель соответствует стандарту пожарной безопасности: UL VW-1, IEC 60332-1 Минимальный радиус изгиба: 10xØ во время инсталляции, 8xØ в рабочем режиме Усилие при протяжке кабеля: 130 Н максимум во время инсталляции
Электрические характеристики: Частота, МГцЗатухание пары, дБ/100мПотери NEXT , дБRL, дБ 4 3.6 85 24 10 5.8 85 27 16 7.4 85 27 20 8.3 85 27 31.25 10.4 85 25 62.5 14.6 85 23 100 18.4 85 23 200 26.2 83 20 300 32.1 80 20 600 49 80 20

Максимальное сопротивление проводника при температуре 20°С 80.0 Ом/км Дисбаланс сопротивления 2% максимум Сопротивление на частоте 1-600 МГц 100±15 Ом Передаточное полное сопротивление на частоте 1-10 МГц 5 м0м/м максимум Емкостной дисбаланс на частоте 1 кГц 1.2 пФ/м максимум Максимальное напряжение 60 В RMS Диэлектрическая прочность 700 В/1мин Сопротивление изоляции при температуре 20°С 152 МОм*км минимум Cкорость распространения 79-80% Максимальная задержка распространения на частоте 1 МГц 5.3 нс/м Максимальная задержка распространения на частоте 10 МГц 5.0 нс/м Максимальная задержка распространения на частоте 100-600 МГц 5.0 нс/м Максимальное отклонение задержки распространения на частоте 1-600 МГц 15 нс/100м
