Оптоволоконный кабель Hyperline FO-DT-IN/OUT-9S-12-LSZH-BK

Описание Hyperline fo-dt-in/out-9s-12-lszh-bk

Кабели волоконно-оптические, плотное буферное покрытие 900 мкм, внутренние/внешние, LSZH

Внутри и вне помещений (при условии защиты от прямого воздействия атмосферных факторов). Применяется в качестве распределительного кабеля с возможностью оконцовки разъемами. Может использоваться одновременно на магистральном и распределительном участках. Построение магистральных и горизонтальных подсистем, прокладка до рабочего места в локальных сетях. Применяется для прокладки в трубопроводах и кабельной канализации. Пригоден для прокладки в стояках и кабельных каналах.

Магистральные и/или горизонтальные подсистемы Организация кроссовой и оконечной разводки Подходит для условий влаги и УФ-излучения Прокладка в стояках и кабельных каналах

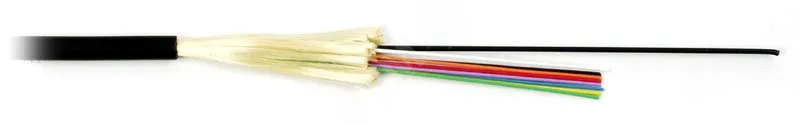

1 - Внешняя оболочка
2 - Упрочняющие нити
3 - Буферное покрытие
4 - Оптическое волокно
5 - Силовой элемент*

Что значит LSZH?
Low Smoke Zero Halogen – малодымный безгалогенный компаунд. Кабели с изоляцией проводников и внешней оболочкой из негорючего безгалогенного компаунда LSZH обладают свойствами малодымности и низкокоррозийности. Малодымность – кабель не распространяет горение, а при воздействии открытого пламени в случае пожара не выделяет дыма и чёрной сажи подобно материалам ПВХ, ПЭ и др. Низкокоррозийность – кабель изготовлен из специальных материалов, не содержащих высокотоксичных галогенов, таких как фтор, хлор, бром и йод.

Особенности и преимущества

Подходит для внутренней и наружной прокладки Внешняя оболочка из светостабилизированного материала Безгелевая конструкция, удобная при разделке и монтаже Доступен вариант кабеля с волокном SMF-28® Ultra с минимальными потерями на изгибах малого радиуса Волокна в буферном покрытии диаметром 900 мкм Безопасная безгалогенная оболочка LSZH (нг-HF) Соответствует требованиям OFNR (Riser)

Соответствие стандартам

Telcordia GR-409-CORE, ANSI/ICEA-S-83-596 IEC 60794, ANSI/TIA-568, TIA-455, ISO/IEC 11801 OFNR (Riser), ICEA S-104-696 (Indoor/Outdoor) LSZH FR (flame retardant): IEC 60332-3, 60754, 61034 LSZH UV (ultra-violet resistant): ANSI/TIA-758

Дополнительные характеристики

Материалы и конструкция

Оптическое волокно Стандартное одномодовое OS2 или многомодовое OM1/2/3/4; или
одномодовое 9/125 (OS2) SMF-28® Ultra (G.652D) с минимальными потерями на изгибе Защитное покрытие волокна Плотное буферное покрытие: малодымный безгалогенный компаунд (LSZH) Упрочняющие элементы Защитный покров из упрочняющих арамидных нитей Силовой элемент * Центральный диэлектрический элемент из стеклопластика Внешняя оболочка Светостабилизированный малодымный безгалогенный компаунд, не распространяющий горение (LSZH)

am________________________
* Кроме кабелей на 2, 4 волокна

Технические характеристики

Количество оптических волокон 2 волокна 4 волокон 8 волокон 12 волокон 16 волокон 24 волокон Внешний диаметр кабеля (ном.) 4,5 мм 4,9 мм 6,5 мм 7,6 мм 8,9 мм 11,2 мм Вес 1 км кабеля (ном.) 23 кг 27,2 кг 47,6 кг 62,9 кг 85,8 кг 136,4 кг Толщина внешней оболочки 1,05 ±0,5 мм 1,05 ±0,5 мм 1,25 ±0,5 мм 1,25 ±0,5 мм 1,3 ±0,5 мм 1,3 ±0,5 мм Диаметр центр. силового элемента 1 — — 1,6 мм 1,0 мм 1,0 мм 1,0 мм Радиус изгиба (монтаж/экспл.) 20 / 10 Ø 20 / 10 Ø 20 / 10 Ø 20 / 10 Ø 20 / 10 Ø 20 / 10 Ø Растягивающее усилие (монтаж/экспл.) 900 / 540 Н 1500 / 900 Н Раздавливающее усилие (макс.) 220 Н/см 440 Н/см Ударное воздействие (макс.) 1,5 Н•м 3,0 Н•м Динамические изгибы 300 циклов на угол ±90° Осевые закручивания 10 циклов на угол ±360° Температура монтажа -10°C ... +50°C Температура эксплуатации -40°C ... +70°C Температура хранения -50°C ... +50°C Стандартная упаковка (метраж) 2000 м
