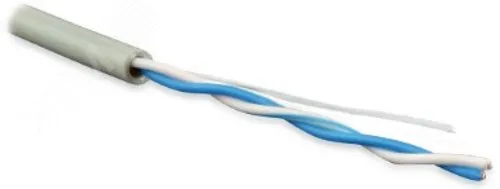

Витая пара кат.5 Hyperline UUTP1-C5-S24-IN-LSZH-GY-500 1 пара серая

Описание UUTP1-C5-S24-IN-LSZH-GY-500

Экономичное решение для прокладки телефонной проводки, подключения систем сигнализации, разводки на кроссах. 2-парный кабель подходит для подключения модемов xDSL, а также подсистем СКС категории 5, использующих только 2 пары проводников. Передача сигналов частоте до 100 МГц (1, 2 пары: 10–100 Мбит/с).

Поддерживаемые приложения
Ethernet (10BASE-T, 100BASE-T2) 10 Мбит/с – для 1 пары; 100 Мбит/с – для 2 пар, ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другие приложения кабельных систем категории 5.

Особенности и преимущества

• Неэкранированный U/UTP кабель на 1/ 2 пары
• Кабель на 1 пару – 10 Мбит/с на частоте до 100 МГц
• Кабель на 2 пары – 100 Мбит/с на частоте до 100 МГц
• Возможные варианты внешней оболочки: PVC / LSZH
• Однопроволочные жилы: 0,51 мм (24 AWG)

Соответствие стандартам

• IEC 61156, IEE 802.3u (10BASE-T/100BASE-T2)
• ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 5/ Класс D)
• PVC FR (flame retardant): CM, UL-1581, IEC 60332-1
• LSZH FR (flame retardant): IEC 60332-1, IEC 60754, IEC 61034

Дополнительные характеристики

Материалы и конструкция

Проводник	Электролитическая медь, однопроволочный
Изоляция жил	Полиэтилен высокой плотности (HDPE)
Внешняя оболочка	Поливинилхлорид, не распространяющий горение (PVC) или Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)

Технические характеристики

Число витых пар	1 пара	2 пары
Диаметр проводника (жилы)	0,51 мм (24 AWG)
Номинальное сечение жилы	0,205 мм2
Диаметр жилы по изоляции	(0,89 ± 0,04) мм
Толщина внешней оболочки	(0,62 ± 0,05) мм	(0,50 ± 0,05) мм
Макс. растягивающее усилие	26 Н	50 Н
Радиус изгиба (монтаж / экспл.)	5 / 4 внешних диаметра
Температура эксплуатации	-20...+75 °С
Вес 1 км кабеля (ном.)	12 кг	18 кг
Внешний диаметр кабеля	(2,80 ± 0,05) мм	(4,30 ± 0,03) мм

Электрические характеристики

Диапазон частот	1–1000 МГц
Волновое сопротивление	(100 ± 15) Ом
Электр. сопротивление жилы (при 20°С)	≤ 93,8 Ом/км
Омическая асимметрия жил в паре	≤ 5 %
Сопротивление изоляции жил	≥ 5 ГОм·км
Электрическая емкость рабочей пары	≤ 56 пФ/м

Частотные характеристики (24 AWG) – для 2 пар

Частота, МГц Затухание, дБ/100 м (20°C) NEXT, дБ PS NEXT, дБ SRL (Structural Return Loss), дБ PS ACR, дБ/100 м Тип. Кат. 5 Тип. Кат. 5 Тип. Кат. 5 Тип. Кат. 5 Тип. Кат. 5

1	1,9	2,0	65,3	62,3	62,0	–	26,0	23,0	60,0	–
4	3,9	4,0	56,3	53,3	53,0	–	26,0	23,0	48,9	–
10	6,2	6,5	50,3	47,3	47,0	–	26,0	23,0	40,5	–
20	8,9	9,3	45,8	42,8	42,0	–	26,0	23,0	32,8	–
30	11,0	11,5	42,9	40,1	39,0	–	24,2	21,2	28,0	–
60	15,9	16,6	38,4	35,6	35,0	–	21,2	18,2	17,8	–
100	21,0	22,0	35,3	32,3	32,0	–	19,0	16,0	10,0	–
