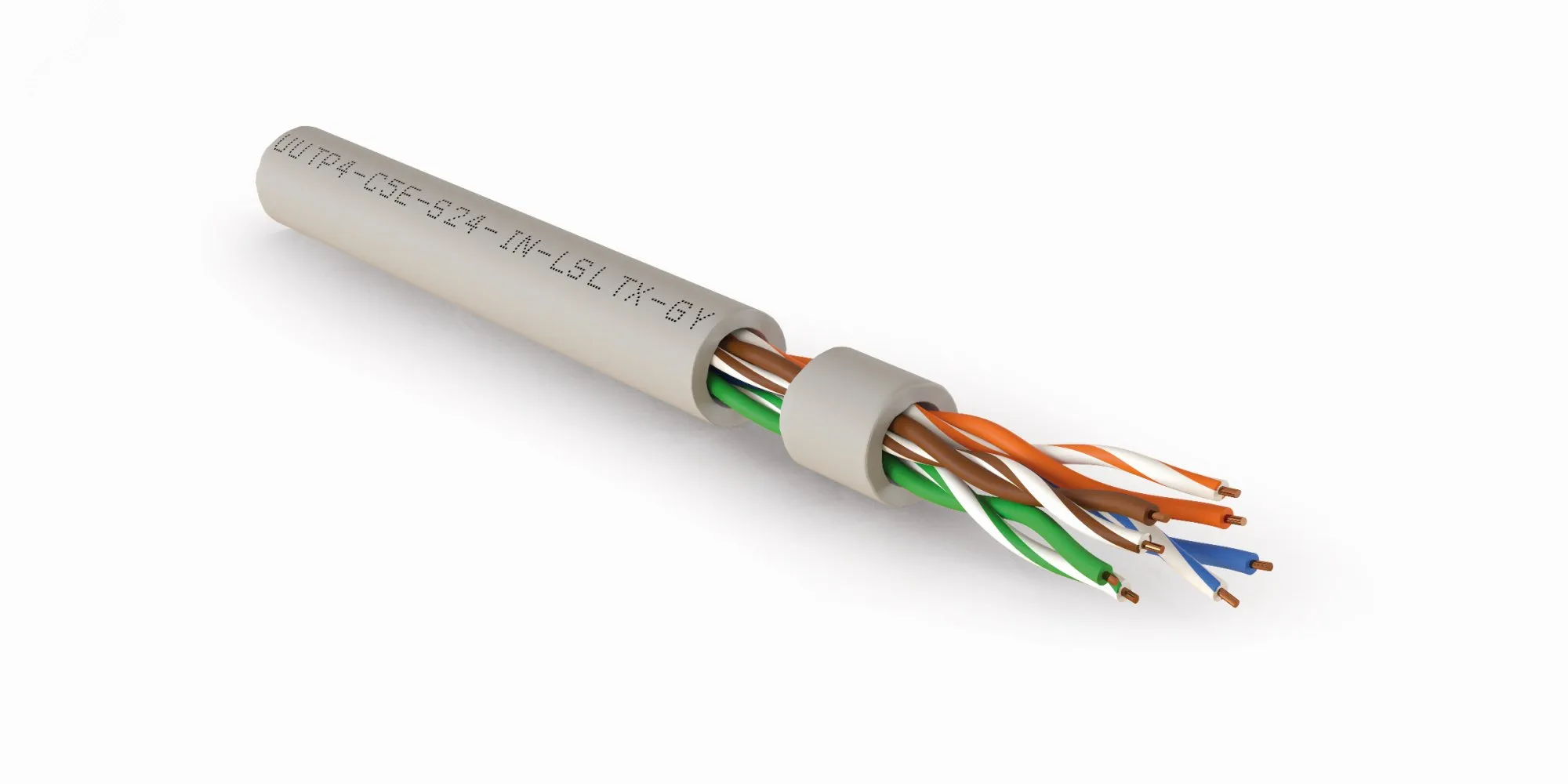

Витая пара кат.5e Hyperline UUTP4-C5E-S24-IN-LSLTX-GY-305 4 пары серая

Описание UUTP4-C5E-S24-IN-LSLTX-GY-305

Кабель витая пара, неэкранированная U/UTP, категория 5e, 4 пары (24 AWG), одножильный (solid), нг(А)-LSLTx, внутренний, серый

Внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 5e в условиях незначительных электромагнитных помех. Передача сигналов 1 Гбит/с на частоте до 100 МГц. Особенностью кабеля является внешняя оболочка из поливинилхлоридного пластиката пониженной пожарной опасности [исполнение нг(А)-LSLTx]. Кабель пригоден для прокладки в зданиях детских дошкольных и образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернатного типа и детских учреждений.

Поддерживаемые приложения

10–1000 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другие приложения кабельных систем категории 5e.

Особенности и преимущества

• Неэкранированный U/UTP кабель на 4 пары
• Передача сигналов 1 GbE (90 м) на частоте до 100 МГц
• Поддержка приложений Power over Ethernet Plus (PoE+)
• Низкотоксичная пожаробезопасная оболочка LSLTx
• Однопроволочные жилы: 0,51 мм (24 AWG)

Соответствие стандартам

• IEC 61156, IEE 802.3ab (1000BASE-T)
• ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 5e/ Класс D)
• PVC FR (flame retardant): IEC 60332-3, IEC 60754, IEC 61034
• Исполнение нг(А)-LSLTx: ГОСТ 54429-2011, ГОСТ 31565-2012

Дополнительные характеристики

Материалы и конструкция

Проводник	Электролитическая медь, однопроволочный
Изоляция жил	Полиэтилен высокой плотности (HDPE)
Внешняя оболочка	Поливинилхлоридный пластикат пониженной пожарной опасности, не распространяющий горение, с пониженным дымо- и газовыделением и с низкой токсичностью продуктов горения (PVC нг(А)-LSLTx)

Технические характеристики

Число витых пар	4 пары
Диаметр проводника (жилы)	(0,51 ±0,01) мм (24 AWG)
Номинальное сечение жилы	0,205 мм2
Диаметр жилы по изоляции	(0,92 ±0,05) мм
Толщина внешней оболочки	(1,40 ±0,02) мм
Макс. растягивающее усилие	100 Н
Радиус изгиба (монтаж / экспл.)	10 / 4 внешних диаметра
Диапазон температур (монтаж/экспл.)	-10...+60 / -20...+60 °С
Внешний диаметр кабеля	н/д
Вес 1 км кабеля (ном.)	59,7 кг

Электрические характеристики

Диапазон частот	1–100 МГц
Волновое сопротивление (при 100 МГц)	(100 ±15) Ом
Электр. сопротивление жилы (при 20 °С)	≤ 95 Ом/км
Омическая асимметрия жил в паре	≤ 2 %
Сопротивление изоляции жил	≥ 5 ГОм·км
Испытательное напряжение (перем. ток)	1 кВ/1 мин
Электрическая емкость рабочей пары	≤ 56 пФ/м
Скорость распространения сигнала	н/д
Асимметрия задержки сигнала	≤ 45 нс/100 м

Частотные характеристики (24 AWG)*

Частота, МГц Затухание, дБ/100 м NEXT, дБ/100 м PS NEXT, дБ/100 м RL (Return Loss), дБ/100 м Время задержки сигнала, нс/100 м PS ELFEXT, дБ/100 м ELFEXT, дБ/100 м

1	2,1	65,3	62,3	20,0	—	61,0	64,0
4**	4,1	56,3	53,3	23,0	552,0	49,0	52,0
10	6,5	50,3	47,3	25,0	545,4	41,0	44,0
16	8,3	47,2	44,2	25,0	543,0	36,9	39,9
20	9,3	45,8	42,8	25,0	542,1	35,0	38,0
31,25	11,7	42,9	39,9	23,6	540,4	31,1	34,1
62,50	17,0	38,4	35,4	21,5	538,6	25,1	28,0
100	22,0	35,3	32,3	20,1	537,6	21,0	24,0
