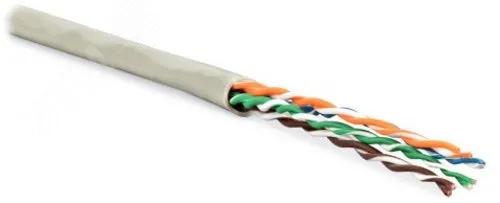

Витая пара кат.6 Hyperline UUTP4-C6-P24-NCR-IN-PVC-GY-305 4 пары серая

Описание UUTP4-C6-P24-NCR-IN-PVC-GY-305

Hyperline UUTP4-C6-P24-NCR-IN-PVC-GY-305 (305 м) Кабель витая пара, неэкранированная U/UTP, категория 6, 4 пары (24 AWG), многожильный (patсh), без разделителя, PVC, -20°С – +75°С, серый

Внутри помещений. Организация межсоединений в подсистеме рабочей зоны СКС категории 6 в условиях незначительных электромагнитных помех. Изготовление патч-кордов. Соединения в сетях 1 Гбит/с на частоте до 250 МГц.

Поддерживаемые приложения

10-1000 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, IEEE 802.3af (PoE), IEEE 802.3at (PoE+), другие приложения кабельных систем категории 6.

Особенности и преимущества

• Неэкранированная U/UTP конструкция
• Гибкий кабель для межсоединений и патч-кордов
• Возможные варианты внешней оболочки: PVC / LSZH
• Многопроволочные жилы: 0,61 (7х0,203) мм (24 AWG)

Соответствие стандартам

• IEC 61156, IEE 802.3ab (1000BASE-T)
• ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 6/ Класс E)
• PVC FR (flame retardant): CM, UL-1581, IEC 60332-1
• LSZH FR (flame retardant): IEC 60332-1, IEC 60754, IEC 61034

Дополнительные характеристики

Материалы и конструкция

Проводник	Электролитическая медь, многопроволочный (patch)
Изоляция жил	Полиэтилен высокой плотности (HDPE)
Внешняя оболочка	Поливинилхлорид, не распространяющий горение (PVC) или Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)

Технические характеристики

	PVC	LSZH
Число витых пар	4 пары
Диаметр проводника (жилы)	0,61 (7х0,203) мм (24 AWG)
Номинальное сечение жилы	0,23 мм2
Диаметр жилы по изоляции	(1,00 ± 0,05) мм
Толщина внешней оболочки	(0,45 ± 0,05) мм
Макс. растягивающее усилие	70 Н
Радиус изгиба (монтаж / экспл.)	6 / 4 внешних диаметра
Температура эксплуатации	-20...+75 °С
Внешний диаметр кабеля	(5,5 ± 0,3) мм	(5,6 ± 0,3) мм
Вес 1 км кабеля (ном.)	37 кг	36 кг

Электрические характеристики

Диапазон частот	1–250 МГц
Волновое сопротивление	(100 ± 15) Ом
Электр. сопротивление жилы (при 20°С)	≤ 93,8 Ом/км
Омическая асимметрия жил в паре	≤ 5 %
Испытательное напряжение (пост. ток)	2,5 кВ/2 с
Сопротивление изоляции жил	≥ 5 ГОм·км
Электрическая емкость рабочей пары	≤ 56 пФ/м
Скорость распространения сигнала	≥ 68 %
Асимметрия задержки сигнала	≤ 35 нс/100 м

Частотные характеристики (patch 24/7 AWG) – для кабелей рабочей зоны (по стандарту IEC 61156-6)

Частота, МГц Затухание, дБ/100 м (20°C) NEXT, дБ PS NEXT, дБ RL (Return Loss), дБ PS ELFEXT, дБ ELFEXT, дБ Тип. Кат. 6 Тип. Кат. 6 Тип. Кат. 6 Тип. Кат. 6 Тип. Кат. 6 Тип. Кат. 6

1	2,0	3,1	74,3	75,3	72,3	72,3	20,0	20,0	64,8	65,0	67,8	68,0
4	3,8	5,8	65,3	66,3	63,3	63,3	20,3	23,0	52,8	53,0	55,8	56,0
10	6,0	9,0	59,3	60,4	57,3	57,3	25,0	25,0	44,8	45,0	47,8	48,0
20	8,5	12,8	54,8	55,8	52,8	52,8	25,0	25,0	38,8	39,0	41,8	42,0
30	10,7	15,8	51,9	53,1	49,9	50,1	23,6	23,8	34,9	35,5	37,9	38,5
100	19,8	29,9	44,3	45,3	42,3	42,3	20,1	21,1	24,8	25,0	27,8	28,0
200	29,0	37,4	39,8	42,7	37,8	39,7	18,0	18,8	18,8	21,5	21,8	24,5
250	32,8	49,7	38,3	39,3	36,3	36,3	17,3	17,3	16,8	17,0	19,8	20,0
