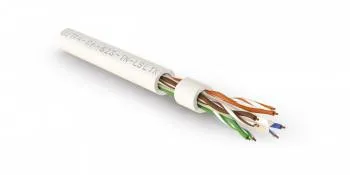

Витая пара кат.6 Hyperline UUTP4-C6-S23-IN-LSLTX-WH-305 4 пары белая

Описание Hyperline UUTP4-C6-S23-IN-LSLTX-WH-305

Hyperline UUTP4-C6-S23-IN-LSLTX-PK-305 (305 м) Кабель витая пара, неэкранированная U/UTP, категория 6, 4 пары (23 AWG), одножильный (solid), с разделителем, нг(А)-LSLTx, внутренний

Внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 6 в условиях незначительных электромагнитных помех. Передача сигналов 1 Гбит/с на частоте до 250 МГц. Специальная конструкция кабеля позволяет улучшить характеристики передачи в неэкранированных системах – благодаря крестообразному разделителю витые пары разнесены в пространстве, что снижает межпарные наводки. Особенностью кабеля является внешняя оболочка из поливинилхлоридного пластиката пониженной пожарной опасности [исполнение нг(А)-LSLTx]. Кабель пригоден для прокладки в зданиях детских дошкольных и образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернатного типа и детских учреждений.

Поддерживаемые приложения

10–1000 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, IEEE 802.3af (PoE), IEEE 802.3at (PoE+), другие приложения кабельных систем категории 6.

Особенности и преимущества

• Крестообразный разделитель и идеально точная укладка
  витых пар снижают межпарные и межкабельные наводки
• Передача сигналов 1 GbE (90 м) на частоте до 250 МГц
• Поддержка приложений Power over Ethernet Plus (PoE+)
• Низкотоксичная пожаробезопасная оболочка LSLTx
• Однопроволочные жилы: 0,57 мм (23 AWG)

Соответствие стандартам

• IEC 61156, IEE 802.3ab (1000BASE-T)
• ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 6/ Класс E)
• PVC FR (flame retardant): IEC 60332-3, IEC 60754, IEC 61034
• Исполнение нг(А)-LSLTx: ГОСТ 54429-2011, ГОСТ 31565-2012

Дополнительные характеристики

Материалы и конструкция

Проводник	Электролитическая медь, однопроволочный
Изоляция жил	Полиэтилен высокой плотности (HDPE)
Разделитель витых пар	Полиэтилен, крестообразный разделитель (кордель)
Внешняя оболочка	Поливинилхлоридный пластикат пониженной пожарной опасности, не распространяющий горение, с пониженным дымо- и газовыделением и с низкой токсичностью продуктов горения (PVC нг(А)-LSLTx)

Технические характеристики

Число витых пар	4 пары
Диаметр проводника (жилы)	(0,565 ±0,010) мм (23 AWG)
Номинальное сечение жилы	0,255 мм2
Диаметр жилы по изоляции	(1,03 ±0,07) мм
Толщина внешней оболочки	(1,4 ±0,2) мм
Макс. растягивающее усилие	100 Н
Радиус изгиба (монтаж / экспл.)	10 / 4 внешних диаметра
Диапазон температур (монтаж/экспл.)	-10...+60 / -20...+60 °С
Внешний диаметр кабеля	(7,9 ±0,5) мм
Вес 1 км кабеля (ном.)	80,4 кг

Электрические характеристики

Диапазон частот	1–250 МГц
Волновое сопротивление	(100 ±15) Ом
Электр. сопротивление жилы (при 20 °С)	≤ 83 Ом/км
Омическая асимметрия жил в паре	≤ 2 %
Сопротивление изоляции жил	≥ 150 МОм•км
Испытательное напряжение (перем. ток)	1 кВ/1 мин
Электрическая емкость рабочей пары	≤ 60 пФ/м
Скорость распространения сигнала	н/д
Асимметрия задержки сигнала	≤ 45 нс/100 м

Частотные характеристики (23 AWG)*

Частота, МГц Затухание, дБ/100 м NEXT, дБ/100 м PS NEXT, дБ/100 м RL (Return Loss), дБ/100 м Время задержки сигнала, нс/100 м PS ELFEXT, дБ/100 м ELFEXT, дБ/100 м

4	3,8	66,0	63,0	23,0	552,0	55,0	58,0
10	6,0	60,0	57,0	25,0	545,4	47,0	50,0
16	7,6	57,0	54,0	25,0	543,0	43,0	46,0
20	8,5	56,0	53,0	25,0	542,1	41,0	44,0
31,25	10,7	53,0	50,0	23,6	540,4	35,0	38,0
62,50	15,5	48,0	45,0	21,5	538,6	29,0	32,0
100	19,9	45,0	42,0	20,1	537,6	27,0	30,0
125	22,5	44,0	41,0	19,4	537,2	23,0	26,0
200	29,2	41,0	38,0	18,0	536,5	20,0	23,0
250	33,0	39,0	36,0	17,3	536,3	19,0	22,0
