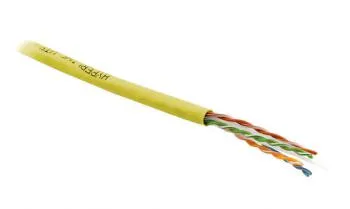

Витая пара кат.6 Hyperline UUTP4-C6-S23-IN-PVC-YL-305 4 пары желтая

Описание UUTP4-C6-S23-IN-PVC-YL-305

Hyperline UUTP4-C6-S23-IN-PVC-YL-305 (305 м) Кабель витая пара, неэкранированная U/UTP, категория 6, 4 пары (23 AWG), одножильный (solid), с разделителем, PVC, –20°C – +75°C, желтый - гарантия: 15 лет компонентная, 25 лет системная

Внутри помещений. Построение магистральной и горизонтальной подсистем СКС категории 6 в условиях незначительных электромагнитных помех. Передача сигналов 1 Гбит/с на частоте до 250 МГц. Особенности конструкции кабеля позволяют улучшить характеристики передачи в неэкранированных системах. Благодаря крестообразному разделителю витые пары разнесены в пространстве, что снижает межпарные наводки.

Поддерживаемые приложения

10–1000 Мбит/с Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-622 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, IEEE 802.3af (PoE), IEEE 802.3at (PoE+), другие приложения кабельных систем категории 6.

Особенности и преимущества

• Крестообразный разделитель и идеально точная укладка витых пар снижают межпарные и межкабельные наводки
• Передача сигналов 1 GbE (90 м) на частоте до 250 МГц
• Поддержка приложений Power over Ethernet Plus (PoE+)
• Возможные варианты оболочки: PVC / LSZH
• Однопроволочные жилы: 0,57 мм (23 AWG)

Соответствие стандартам

• IEC 61156, IEE 802.3ab (1000BASE-T)
• ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 6/ Класс E)
• PVC FR (flame retardant): CM, UL-1581, IEC 60332-1
• LSZH FR (flame retardant): IEC 60332-1, IEC 60754, IEC 61034

Дополнительные характеристики

Материалы и конструкция

Проводник	Электролитическая медь, однопроволочный
Изоляция жил	Полиэтилен высокой плотности (HDPE)
Разделитель витых пар	Полиэтилен, крестообразная перегородка
Внешняя оболочка	Поливинилхлорид, не распространяющий горение (PVC) или Малодымный безгалогенный компаунд, не распространяющий горение (LSZH)

Технические характеристики

	PVC	LSZH
Число витых пар	4 пары
Диаметр проводника (жилы)	0,55 мм (23 AWG)
Номинальное сечение жилы	0,255 мм2
Диаметр жилы по изоляции	(0,93 ± 0,04) мм	(0,97 ± 0,04) мм
Толщина внешней оболочки	(0,55 ± 0,05) мм	(0,45 ± 0,05) мм
Макс. растягивающее усилие	92 Н
Радиус изгиба (монтаж / экспл.)	8 / 4 внешних диаметра
Температура эксплуатации	-20...+75 °С
Внешний диаметр кабеля	(6,2 ± 0,5) мм
Вес 1 км кабеля (ном.)	42,3 кг

Электрические характеристики

Диапазон частот	1–250 МГц
Волновое сопротивление	(100 ± 15) Ом
Электр. сопротивление жилы (при 20°С)	≤ 73 Ом/км
Омическая асимметрия жил в паре	≤ 2 %
Сопротивление изоляции жил	≥ 5 ГОм·км
Испытательное напряжение (перем. ток)	700 В/1 мин
Электрическая емкость рабочей пары	≤ 56 пФ/м
Емкостная ассиметрия на частоте 1 кГц	≤ 1,2 пФ/м
Скорость распространения сигнала	≥ 67 %
Асимметрия задержки сигнала	≤ 35 нс/100 м

Частотные характеристики (23 AWG)

Частота, МГц Затухание, дБ/100 м (20°C) NEXT, дБ PS NEXT, дБ RL (Return Loss), дБ PS ANEXT, дБ PS ELFEXT, дБ ELFEXT, дБ Тип. Кат. 6 Тип. Кат. 6 Тип. Кат. 6 Тип. Кат. 6 Тип. Кат. 6 Тип. Кат. 6 Тип. Кат. 6

1	2,0	2,8	93,0	75,3	90,0	72,3	22,0	20,0	70,0	67,0	90,0	65,0	93,0	68,0
4	3,7	3,8	88,0	66,3	85,0	63,3	25,0	23,0	70,0	67,0	90,0	53,0	93,0	56,0
10	5,7	6,0	88,0	60,4	85,0	57,3	28,0	25,0	70,0	67,0	80,0	45,0	83,0	48,0
20	8,1	8,5	88,0	55,8	85,0	52,8	28,0	25,0	70,0	67,0	80,0	39,0	83,0	42,0
30	10,0	10,5	88,0	53,1	85,0	50,1	27,0	23,8	70,0	67,0	70,0	35,5	73,0	38,5
100	19,0	19,9	83,0	45,3	80,0	42,3	24,0	21,1	67,0	62,5	63,0	25,0	66,0	28,0
150	23,6	24,9	83,0	42,7	80,0	39,7	22,0	18,8	66,0	59,8	60,0	21,5	63,0	24,5
200	27,7	29,1	83,0	40,8	80,0	37,8	21,0	18,0	65,0	58,0	58,0	19,0	61,0	22,0
250	31,4	33,0	80,0	39,3	77,0	36,3	20,0	17,3	63,0	56,5	55,0	17,0	58,0	20,0
