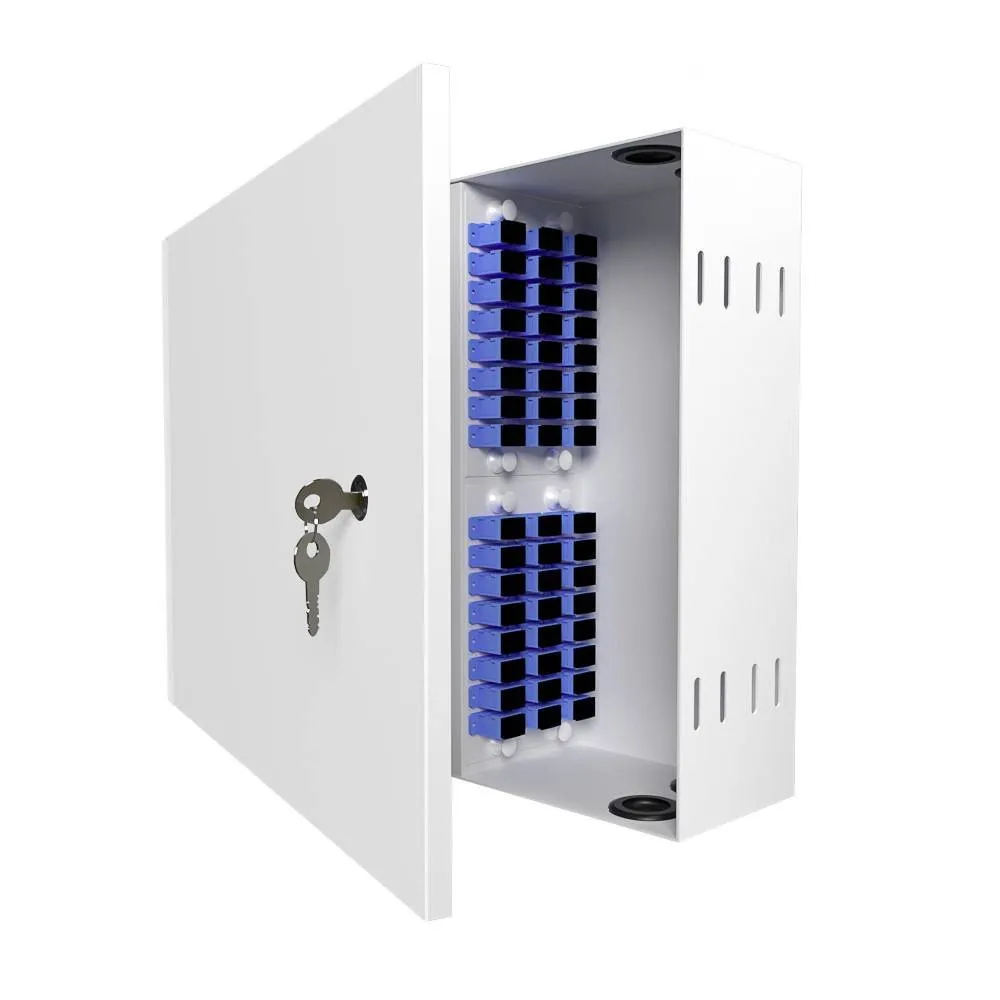

Кросс оптический настенный 48 портов SC серия light OlmiOn ШКОН-У-48-SC-9/125

Описание Olmion шкон-у-48-sc-9/125

Кросс настенный, укомплектованный, 48 портов SC/UPC, 9/125 мкм со сменными адаптерными планками предназначен для установки на любую плоскую поверхность и подключения волоконного оптического кабеля и оптических шнуров в волоконно-оптических линиях связи, а также их маркировки.

Изделие имеет жесткий металлический корпус, на который нанесено защитное покрытие по технологии порошковой окраски, что обеспечивает надежную защиту от внешних воздействий. В боковых панелях корпуса кросса выполнены отверстия для ввода и вывода кабелей или коммутационных шнуров. Сменные адаптерные планки под оптические розетки, в соответствии с артикульным номером кросса устанавливается внутри кросса. Там же выполнены крепежные отверстия под клипсы крепления сменной адаптерной планки. Оптические адаптеры в планку на производстве не установливаются. Конструкция кросса обеспечивает защиту соединений монтажных шнуров и подключаемых к адаптерам оптических шнуров от механических повреждений или несанкционированной коммутации. Корпус кросса закрывается дверцей, запираемой на замок.

Внутри изделия предусмотрена сплайс-кассета, для фиксации термоусаживаемых гильз КДЗС, защищающих места сварки оптических волокон и размещения в ней избыточной длины оптического волокна, обеспечивая допустимый радиус изгиба. В корпусе оптического кросса предусмотрены места крепления внешней оболочки оптического кабеля, упрочняющих волокон, силового элемента вводимого кабеля.

Производитель оставляет за собой право вносить изменения, не ухудшающие функциональные характеристики, в конструкцию и комплектацию изделия после печати технических сведений и схем сборок изделия.

Материал - сталь 1 мм;Габариты - 395х295х95 мм;Покрытие - цвет светло-серый (RAL7035 шагрень);Степень защиты - IP20;Компонентная гарантия - 1 год.Системная гарантия - 25 лет. Кросс Распределительный Настенный до 48 портов (без планок) - 1 шт;Сменная планка для оптических розеток 24 SC/LC duplex Кл (для настенного кросса 48п) - 2 шт;Оптическая розетка SC sm/mm - 48 шт;Шнур оптический pt SC/UPC 9/125мкм 1.5м LSZH (пигтейл) - 48 шт;СКУ-1 сплайс-кассета пластик - 2 шт;Крышка для СКУ-1 - 1 шт;Комплект для защиты сварки, 60мм - 48 шт.

, Пластиковый закрывающийся пакет - 1 шт;Замок с двумя ключами - 1 шт;Пластиковые стяжки - 2 шт;Барашек для крепления сплайс-пластины - 2 шт;Планки для фиксации кабеля на задней стенке кросса - 2 шт;Болты для крепления планок фиксации кабеля на задней стенке - 4 шт.Болт заземления - 1 шт.Пластиковая клипса для крепления адаптерных планок - 8 шт.Заглушка кабельного ввода - 8 шт.Упаковка гофрокороб - 1 шт.

Конструкция изделия исключает применение специальных мер безопасности, кроме мер безопасности эксплуатации изделия в системах связи с лазерными излучениями по ГОСТ 12.1.040-83.

Кросс оптический настенный предназначен для эксплуатации в закрытых помещениях при температуре окружающего воздуха от -20°С до +40°С и относительной влажности окружающего воздуха до 80% при 25°С.

Материалы, применяемые для производства изделия, не оказывают вредного воздействия на организм человека.

При разделке оптического кабеля должны соблюдаться требования безопасности по ГОСТ 26991-86.

Изделие должно применяться в соответствии с назначением, указанным в настоящем паспорте.
