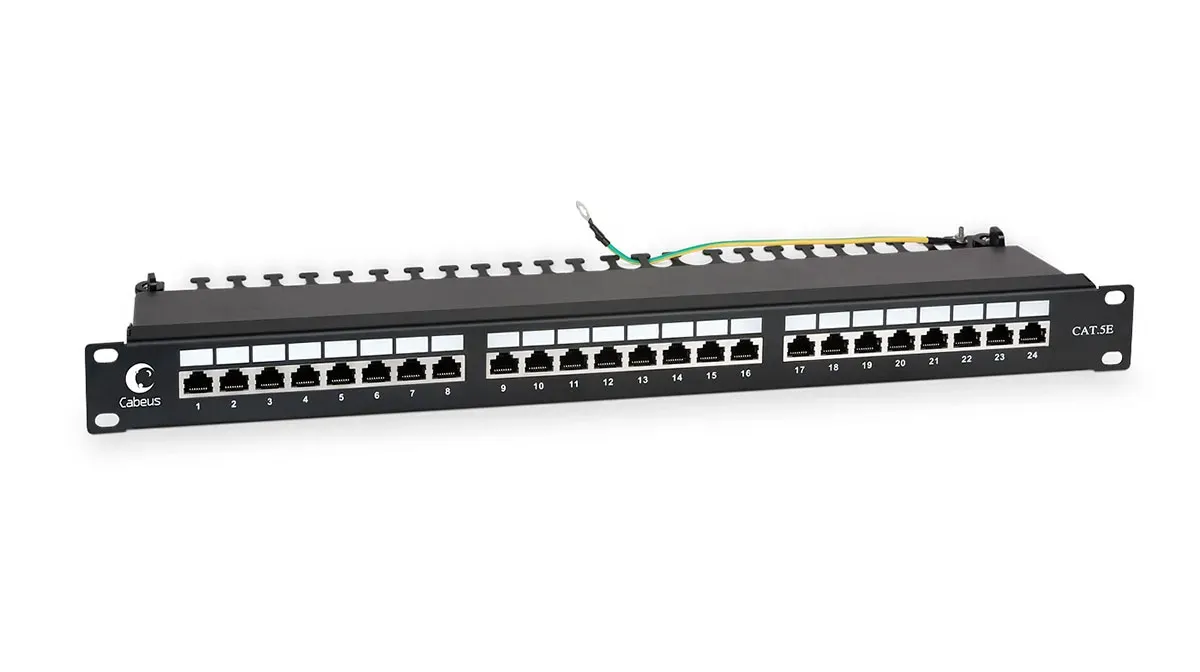

Патч-панель Cabeus PL-24-Cat.5e-SH-Dual

Коммутационные панели (патч-панели) предназначены для терминирования на них кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с другом при помощи коммутационных шнуров.

Экранированная патч-панель Cabeus выполнена в 19 формате и предназначена для установки в телекоммуникационные шкафы и стойки. Соответствует характеристикам категории 5е. Высота 0,5U. Имеет 24 порта RJ-45.

С лицевой стороны все порты. Корпус полностью металлический с разборной крышкой быстрой фиксации. Имеется проводник заземления.

С тыльной стороны патч-панели размещены контакты типа Dual IDC с цветной маркировкой по двум стандартам: T568 А и B. Ножи контактов располагаются под 45°, что лучше сказывается на передаточных характеристиках разъема. Для заделки проводников подходят ножи тип 110 и Krone.

Патч-панель имеет встроенный задний организатор для фиксации кабелей и дополнительный фиксатор экрана кабеля.

Описание

• Тип установки: шкаф или стойка 19'
• Высота: 0,5U (24 порта)
• Категория: 5е
• Полоса пропускания: 100 МГц
• Тип разъема: RJ45/8р8с
• Исполнение: экранированное
• Тип терминирования: 110/Krone

Комплект поставки

• Патч-панель 1шт
• Стяжка нейлоновая 24шт
• Комплект крепежа (винт, шайба, гайка М6) 4шт
• Упаковка: индивидуальная картонная коробка

Соответствие стандартам

• ;

  Технические характеристики

  Параметр	Значение
  Ширина (мм)	445
  Ширина с креплением (мм)	482
  Высота (мм)	45 / 1U
  Глубина / Длина (мм)	135
  Вес (кг)	1,54
  Вес в упаковке (кг)	1,78
  Ширина упаковки (мм)	510
  Длина упаковки (мм)	165
  Высота упаковки (мм)	65
  Объем (м3)	0,005
  Количество портов	24
  Тип	экранированная
  Заделка контактов	Krone
  Цвет	черный

  Электрические характеристики

  Параметр	Значение
  Контактное сопротивление	не более 20 мОм
  Сопротивление изоляции	не менее 500 мОм

  Эксплуатация

  • Подключаемые проводники: одножильные 22 26 AWG
  • Количество подключений: не менее 750 циклов
  • Усилие удержания разъема: 50Н/1 мин
  • Допустимая температура хранения: от -40 до +70
  • Допустимая температура монтажа: от 0 до +50
  • Допустимая температура эксплуатации: от -10 до +60
  Материалы

  • Корпус: сталь 1,6 мм, крышка из стали толщиной 1,0 мм
  • Печатная плата (РСВ): двухслойный стеклотекстолит (FR-4) 1,6 мм
  • Корпус: ударопрочный ABS-пластик, UL-94V-0
  • Корпус IDC-модуля: поликарбонат (РС), UL-94V-0
  • Разъемы: ABS-пластик, UL-94V-0, контакты фосфористая бронза с напылением золотом 1,27 мкм поверх 2,54 мкм никеля
  • IDC-контакты: фосфористая бронза с покрытием 2,54 мкм сплавом олова
  Особенности конструкции

  • Цифровая маркировка портов с лицевой стороны панели
  • Дополнительные площадки для маркировки с лицевой стороны
  • Цифровая маркировка IDC контактов
  • Встроенный задний кабельный организатор кабеля
  • Проводник заземления
  • Съемная металлическая крышка быстрого монтажа
  Поддерживаемые приложения

  • 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
  "
